Затворы обратные / клапаны обратные поворотные (ЗО,КОП,КОП.Д)

Диаметр 50–700 мм

Давление 1,6–25,0 МПа

Температура от –60 ̊ С до +565 ̊ С

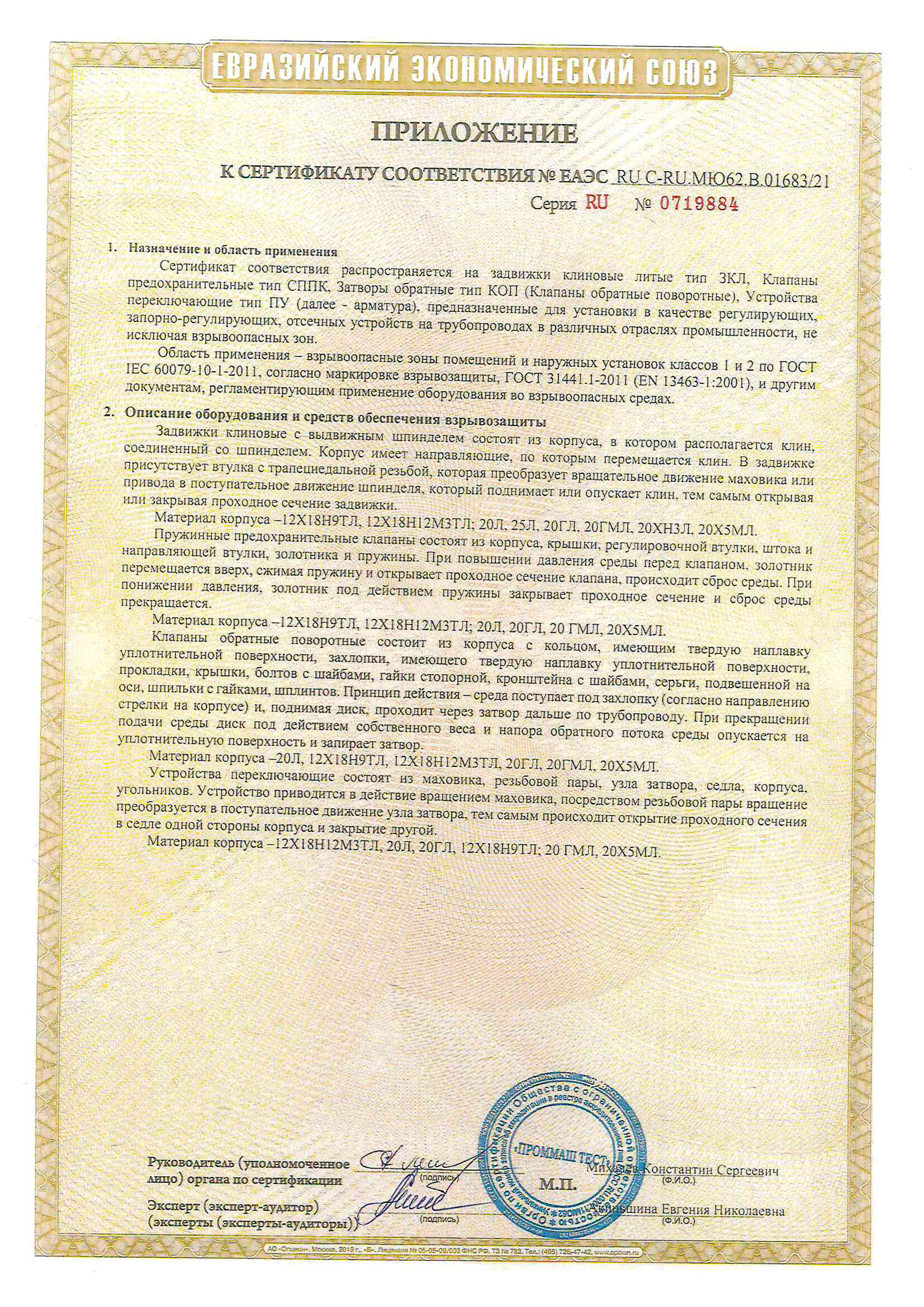

Клапаны обратные поворотные/затворы обратные (КОП/ЗО) – это тип арматуры, предназначенной для пропуска рабочей среды (жидкой или газообразной) по трубопроводу только в одном направлении и предотвращающий обратный поток. Закрытие обратного клапана или затвора происходит автоматически потоком рабочей среды при изменении направления его движения на противоположное. Дополнительно клапан может быть оснащен демпфирующим устройством для обеспечения безударного закрытия

Открыть каталог

характеристики

РАБОЧАЯ СРЕДА

Вода, воздух, пар, аммиак, природный газ, среды, содержащие сероводород1, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, другие среды, скорость коррозии стали 20Л, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 20ГЛ, 20ГМЛ, 20Х5МЛ, 20ХН3Л в которых не более 0,1 мм/год. Вода, воздух, пар, природный газ, нефть, жидкие и газообразные нефтепродукты, другие среды, в которых скорость коррозии деталей, соприкасающихся со средой не более 0,1 мм/год

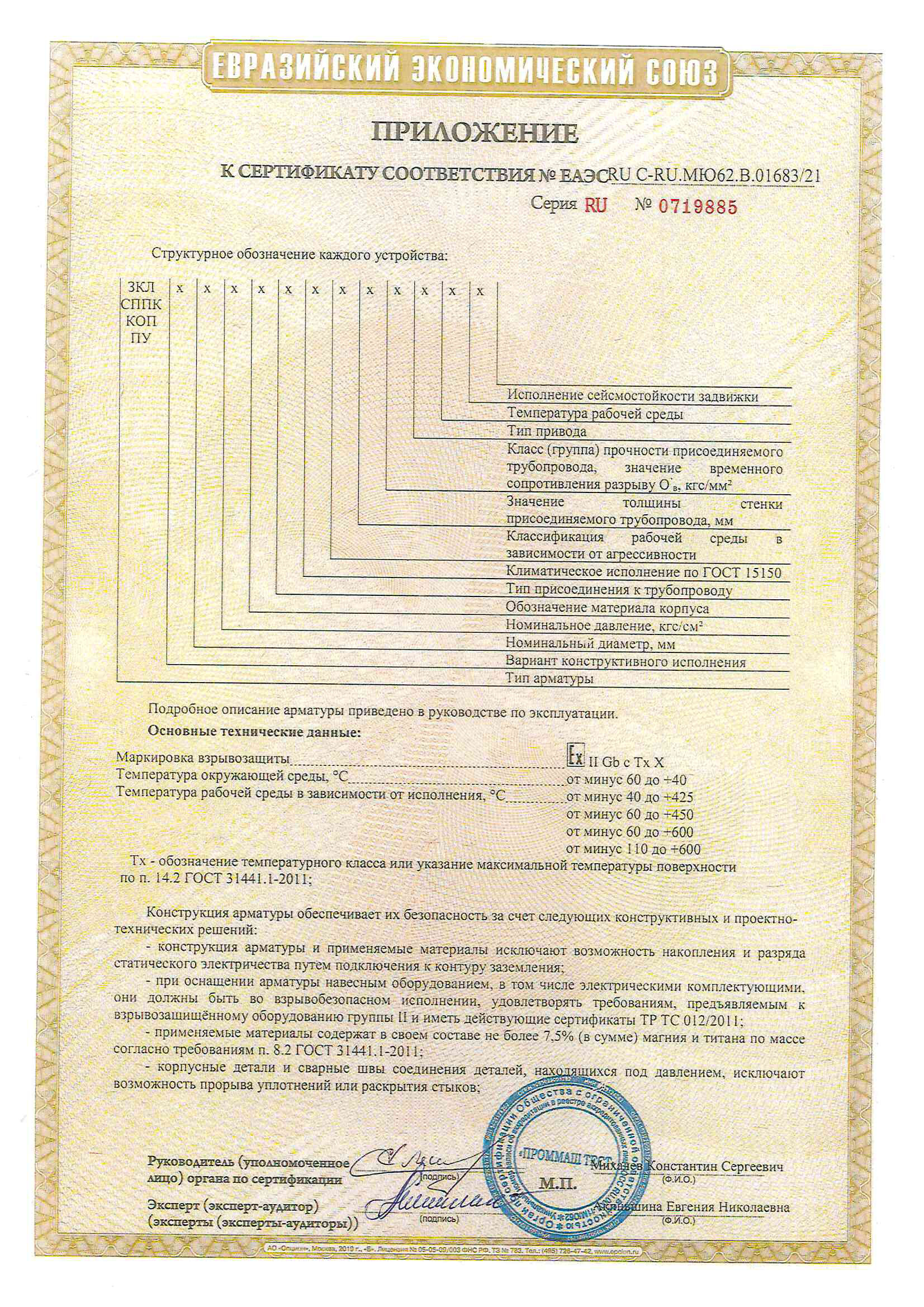

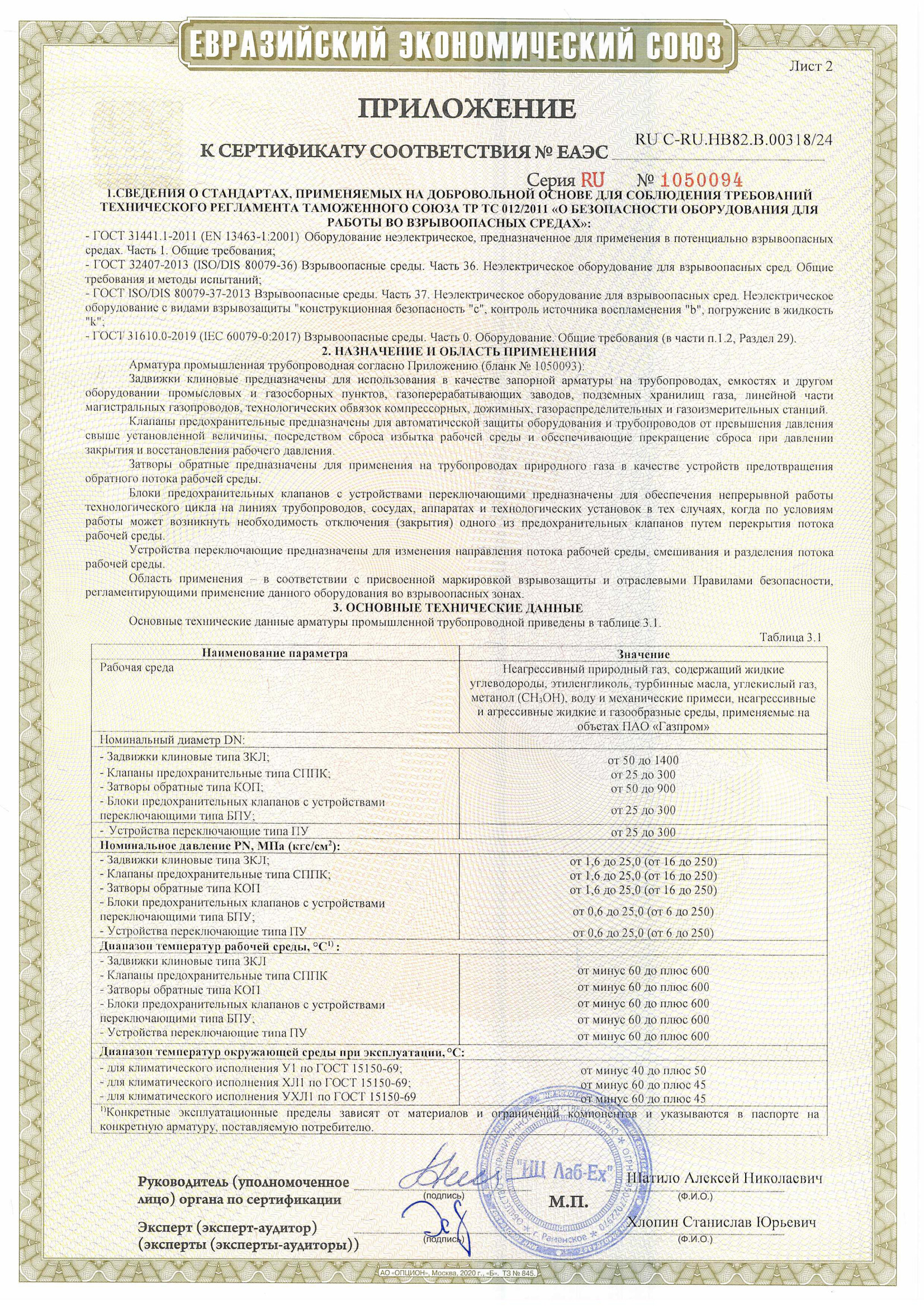

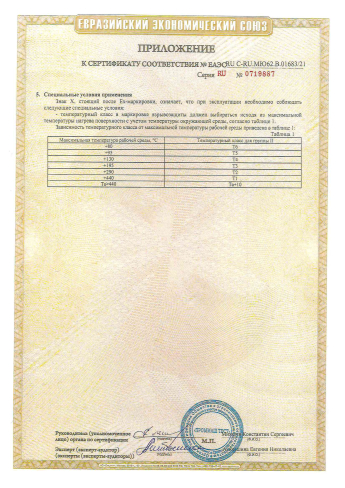

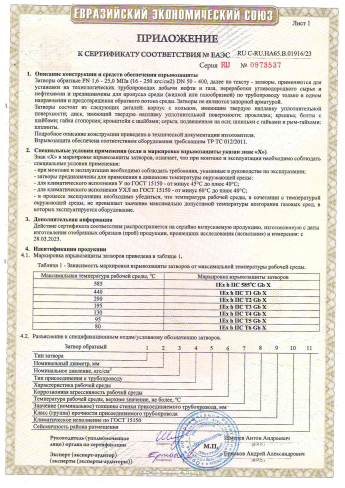

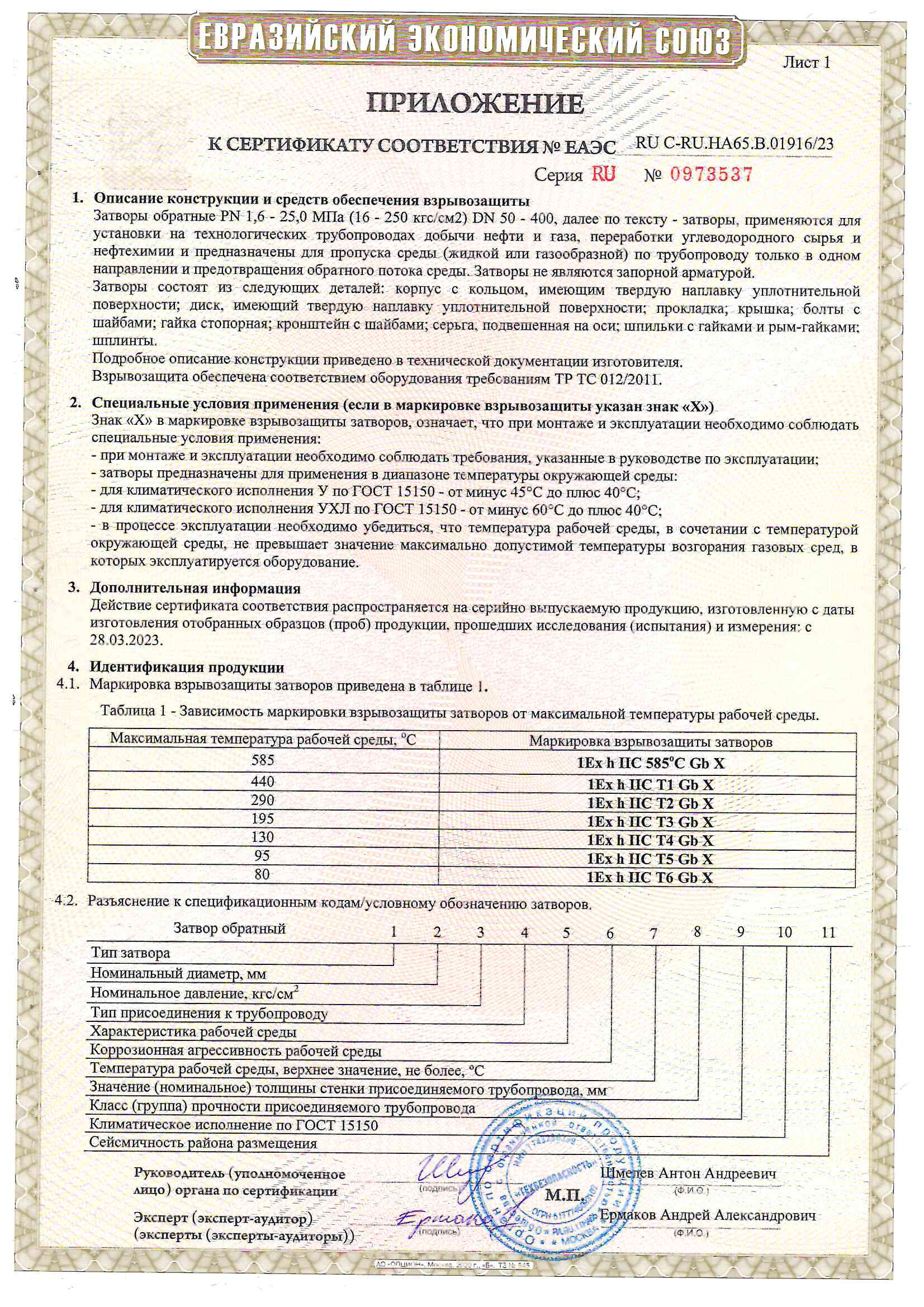

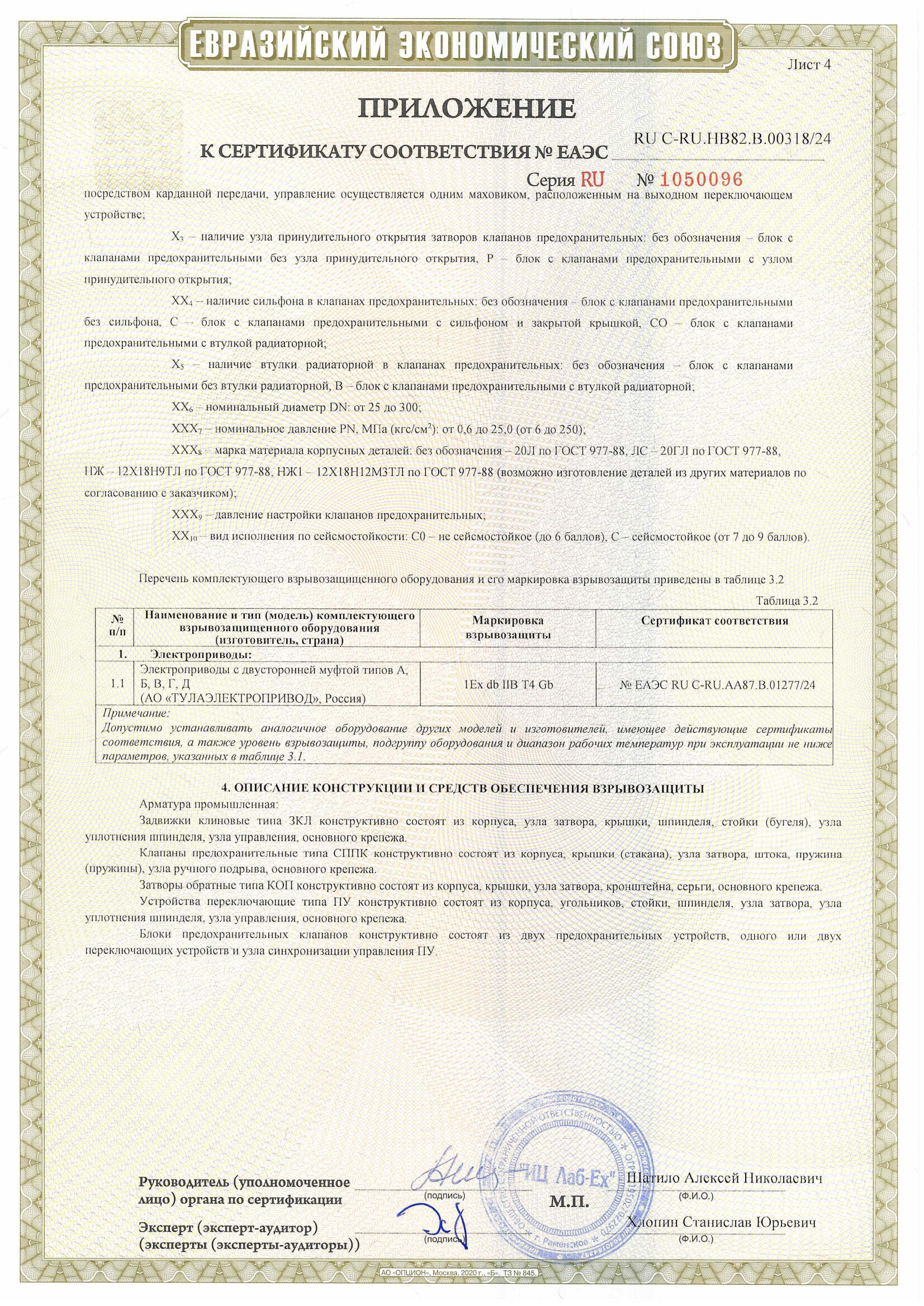

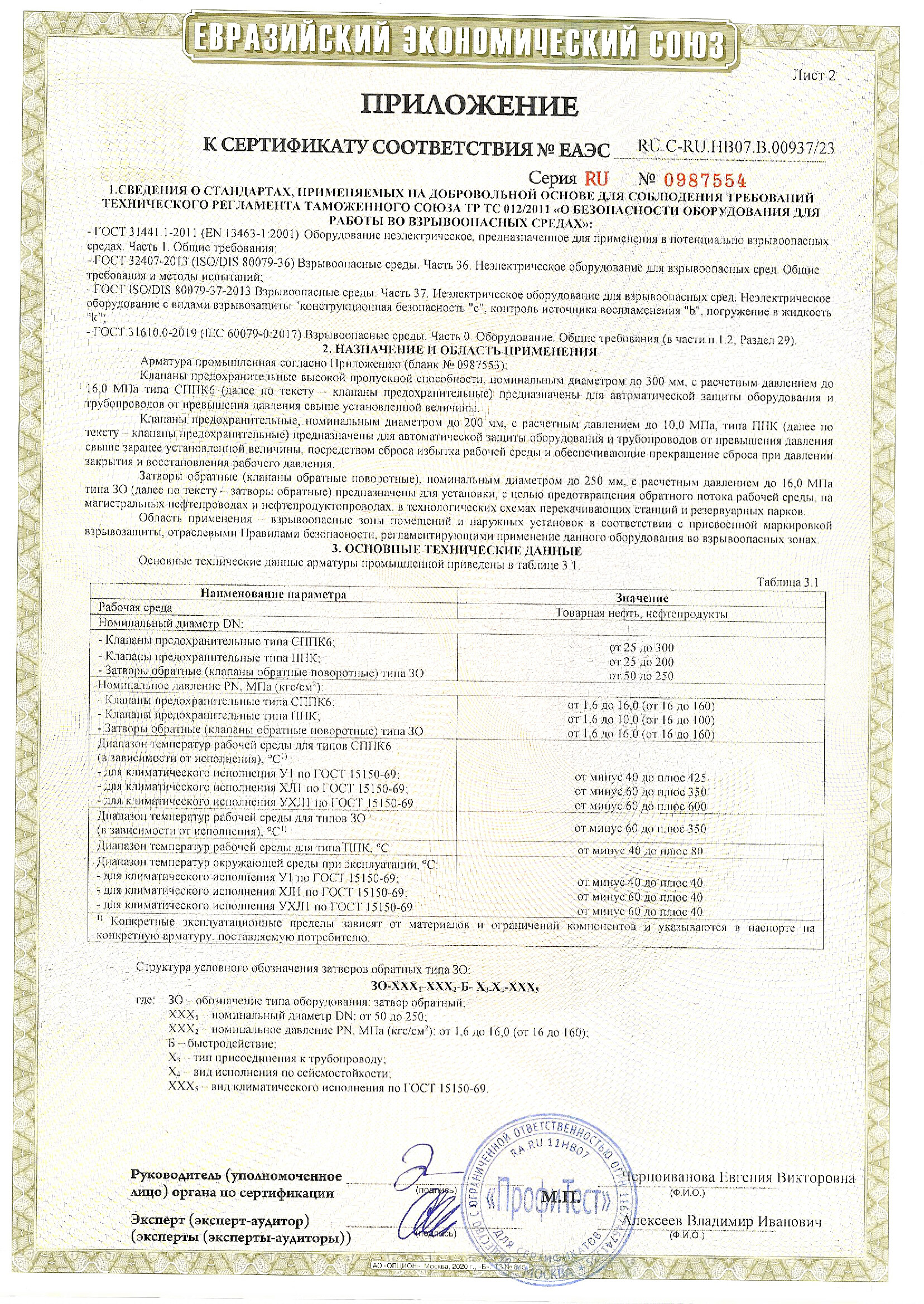

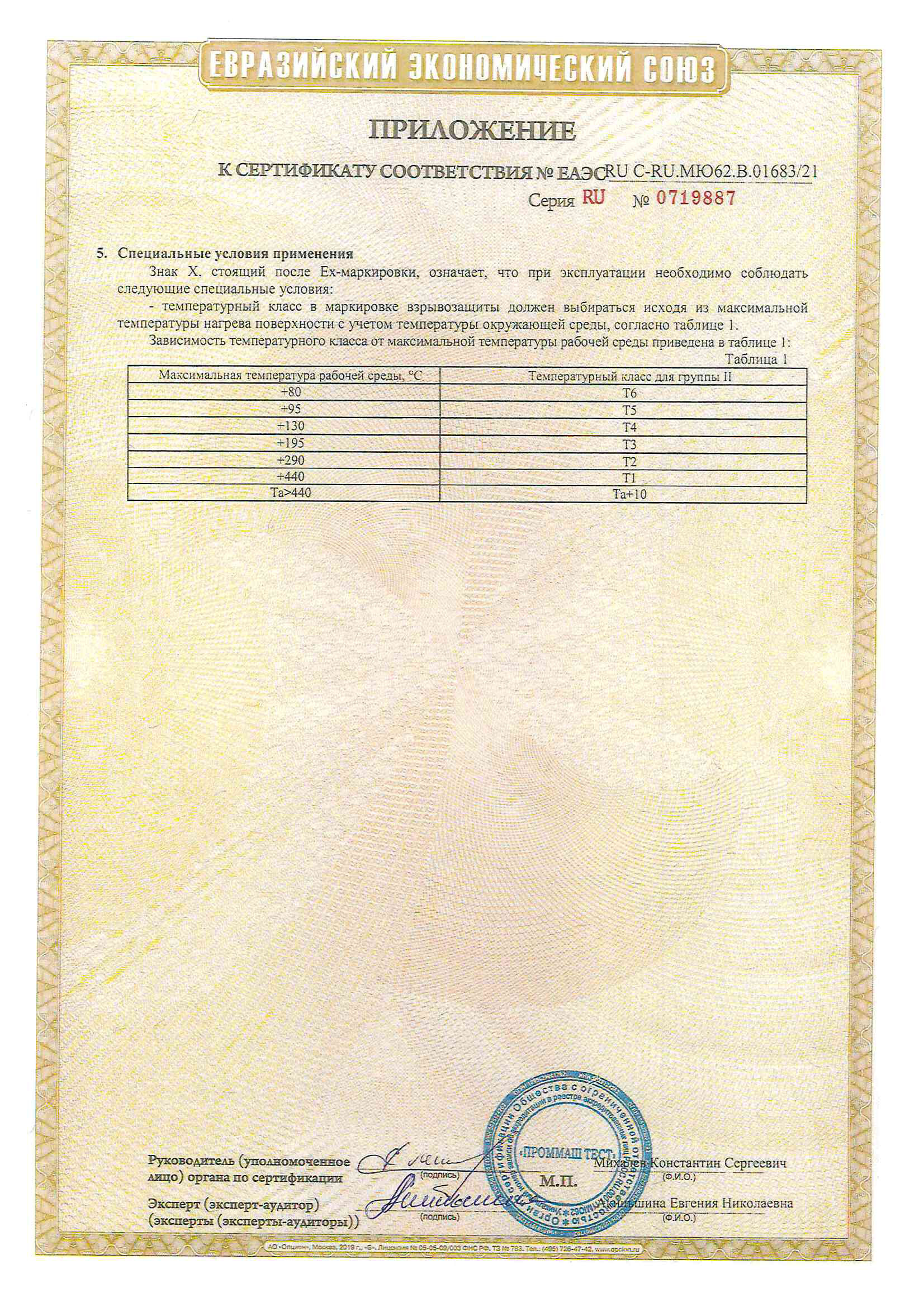

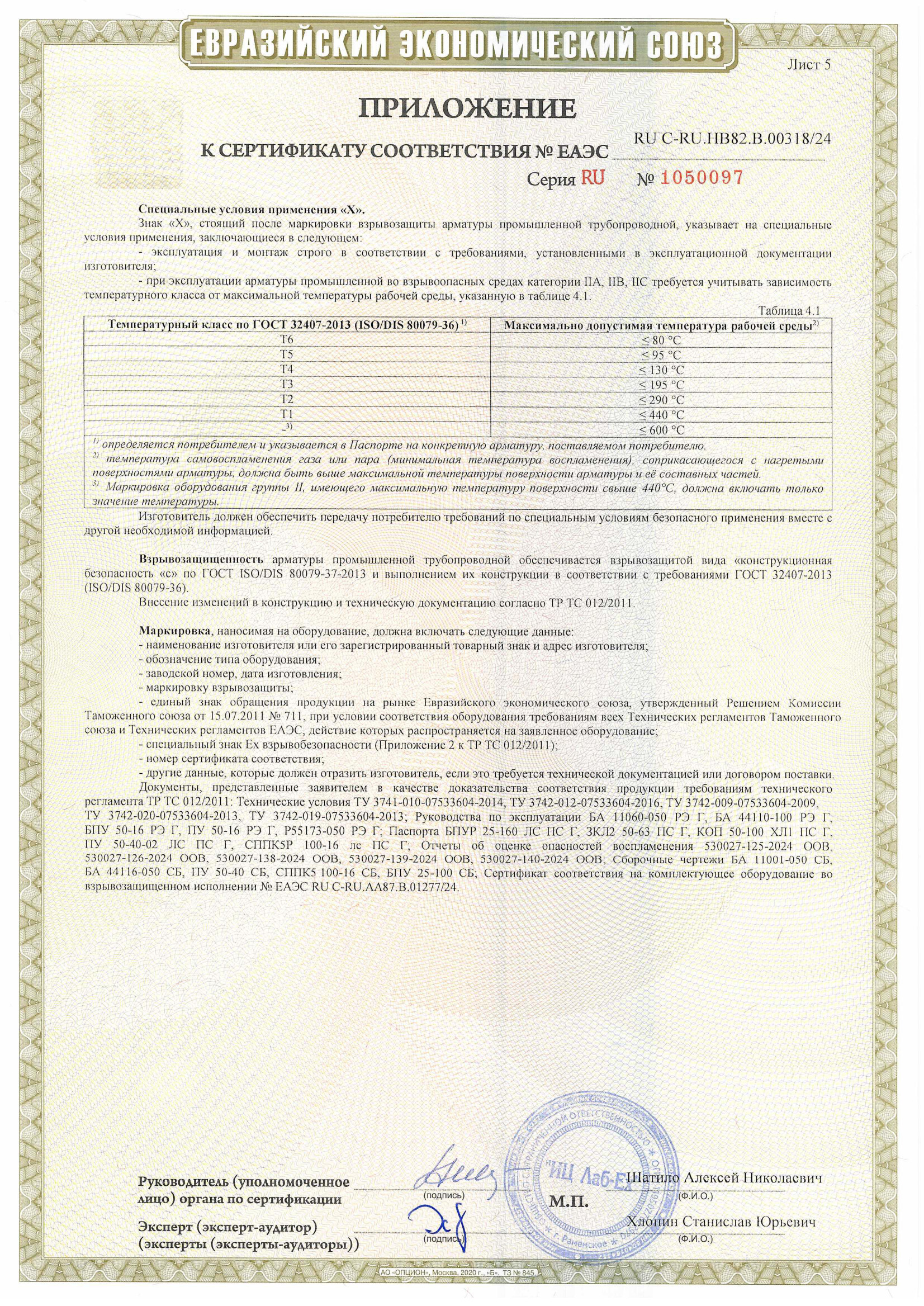

ИЗГОТОВЛЕНИЕ и ПОСТАВКА по ТУ

• TУ 3742-017-07533604-2009 – общепромышленного назначения в соответствие с ГОСТ

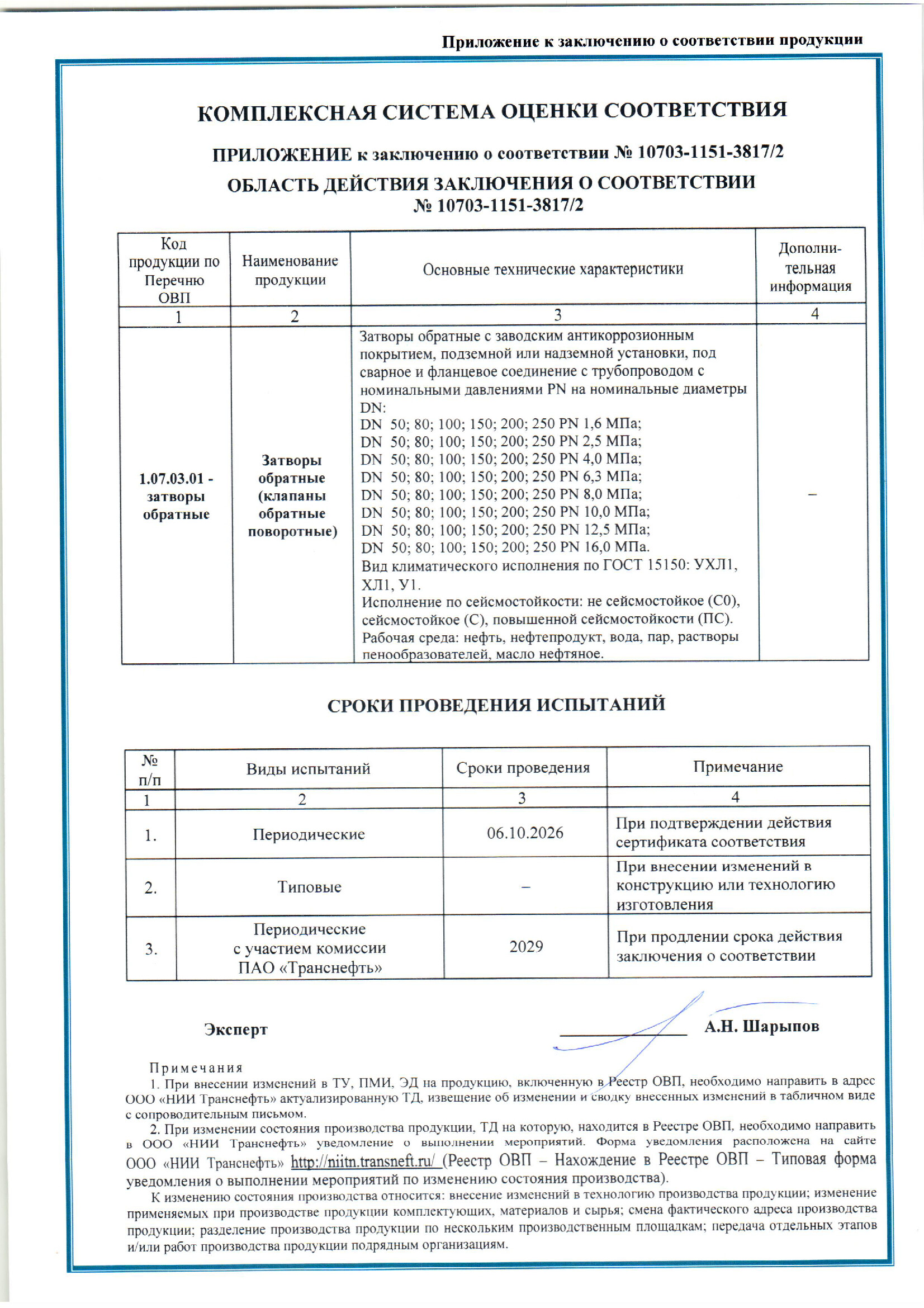

• TУ 3742-027-07533604-2015 – в соответствии

с ОТТ-75.180.00-КТН-352-09 (ПАО «Транснефть»)

• TУ 3742-009-07533604-2009 – в соответствии с СТО Газпром 2-4.1-212-2008

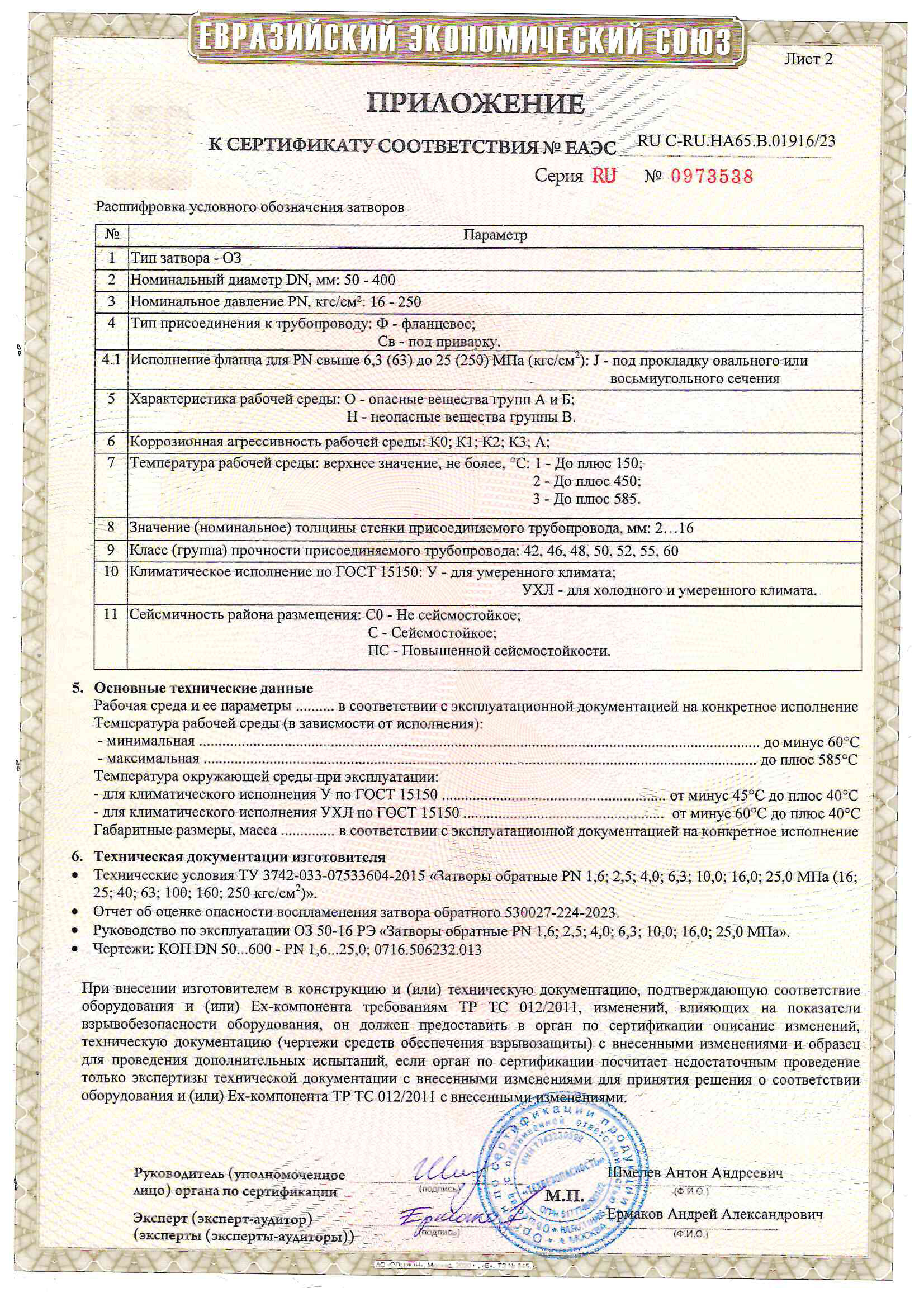

• ТУ 3742-033-07533604-2015 – в соответствии с ЕТТ №П4-06 М-0117 (ПАО «НК «Роснефть»)

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

• фланцевое

• под приварку встык (Св) (разделка кромок выполняется под трубу заказчика)

УПЛОТНЕНИЕ ЗАТВОРА

Коррозионно-стойкая сталь

СТРОИТЕЛЬНАЯ ДЛИНА

По ГОСТ 3326

УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ НА ТРУБОПРОВОДЕ

• на горизонтальном трубопроводе крышкой вверх

• на вертикальном трубопроводе по направлению стрелки на корпусе вверх

Направление потока среды должно быть под диск захлопки (по направлению стрелки на корпусе)

ГЕРМЕТИЧНОСТЬ ЗАТВОРА

• класс F – для PN<40 кгс/см2 по ГОСТ 9544

• класс «ЕЕ» – для PN ≥ 40 кгс/см2 по ГОСТ 9544

ВИД УПРАВЛЕНИЯ

• автоматическое под действием проводимой среды

• с демпфирующим устройством запорного органа для обеспечения безударного закрытия

СЕЙСМОСТОЙКОСТЬ ПО ШКАЛЕ ИНТЕНСИВНОСТИ MSK-64

• С0 – не сейсмостойкое исполнение (до 6 баллов)

• С – сейсмостойкое исполнение (от 7 до 9 баллов)

• ПС – сейсмостойкое исполнение (до 10 баллов)

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

• назначенный срок службы – не менее 20 лет

• назначенный ресурс – не менее 3000 циклов

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ по ГОСТ 15150

• У1 (от –40 °С до +40 °С)

• ХЛ1 (от –60 °С до +40 °С)

• УХЛ1 (от –60 °С до +40 °С)

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Ответные фланцы, крепеж и прокладки

ПРИ ЗАКАЗЕ КЛАПАНОВ НЕОБХОДИМО ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ, ЛИБО УКАЗАТЬ

• наименование изделия

• ТУ на изделие

• наименование и параметры рабочей среды (максимальную и минимальную температуры,

группу рабочей среды и т. д.)

• номинальный диаметр (условный проход), DN

• номинальное (условное) давление, PN, МПа (кгс/см2)

• обозначение изделия

• исполнение по материалу

• необходимость дополнительных испытаний

• тип присоединения к трубопроводу (для клапанов обратных фланцевого исполнения – исполнение уплотнительных поверхностей); для клапанов обратных под приварку – диаметр, толщину стенки, класс прочности трубы и строительную длину
