Задвижки клиновые литые (ЗКЛ)

DN 10-1400мм PN 1,6-40,0 МПа

Клиновая задвижка — это задвижка, у которой уплотнительные поверхности затвора расположены под углом друг к другу, а запорный элемент выполнен в форме клина. Предназначена для перекрытия с определенной герметичностью потока рабочей среды.

Открыть каталог

характеристики

Область применения

Нефтегазовая, химическая, энергетическая, пищевая и другие отрасли промышленности. Задвижки, предназначенные для газообразных, взрывопожароопасных, токсичных, а также для жидких сред, относящихся к опасным веществам, после гидролиза. Питание должно быть обеспечено воздухом. При заказе необходимо делать пометку «ГАЗ».

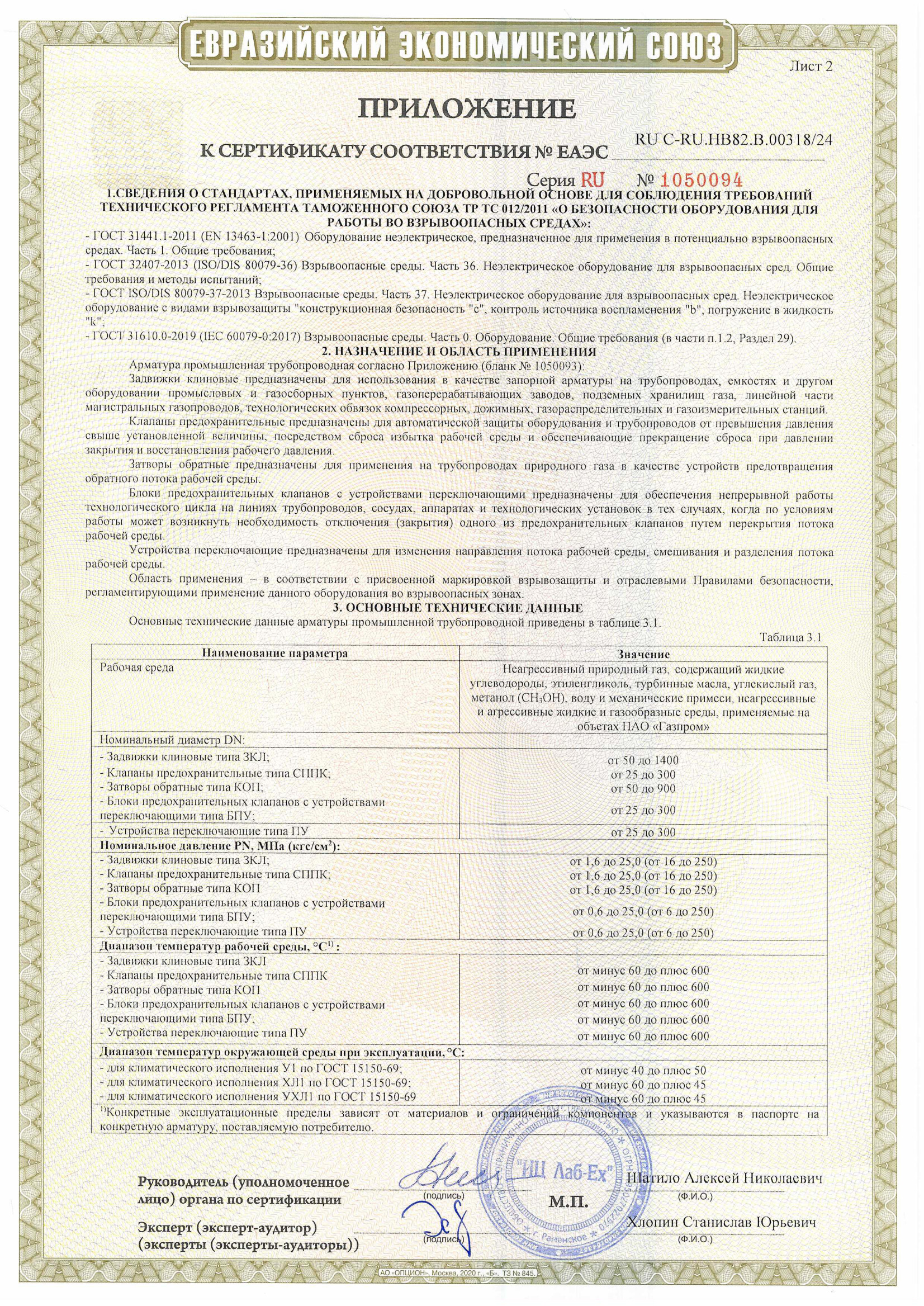

Рабочая среда

Вода, воздух, пар, природный газ, нефть, жидкие и газообразные нефтепродукты, среды, содержащие сероводород, аммиак, хлор (хлор жидкий по ГОСТ 6718 и газообразный с содержанием влаги не более 0,04% для Dn 50…500), растворы пенообразователей, другие среды, в которых скорость коррозии деталей, соприкасающихся со средой, не более 0,1 мм/год.

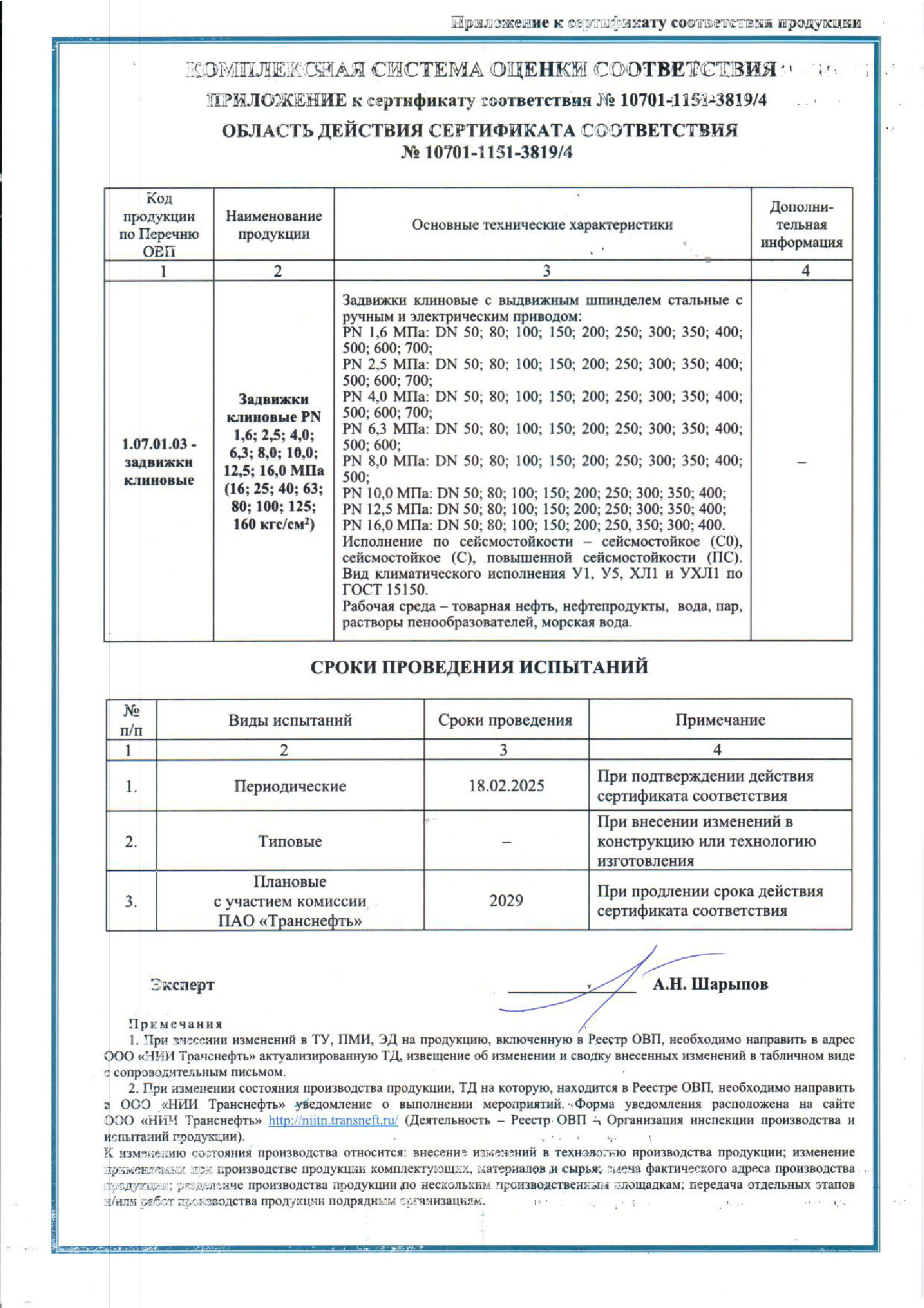

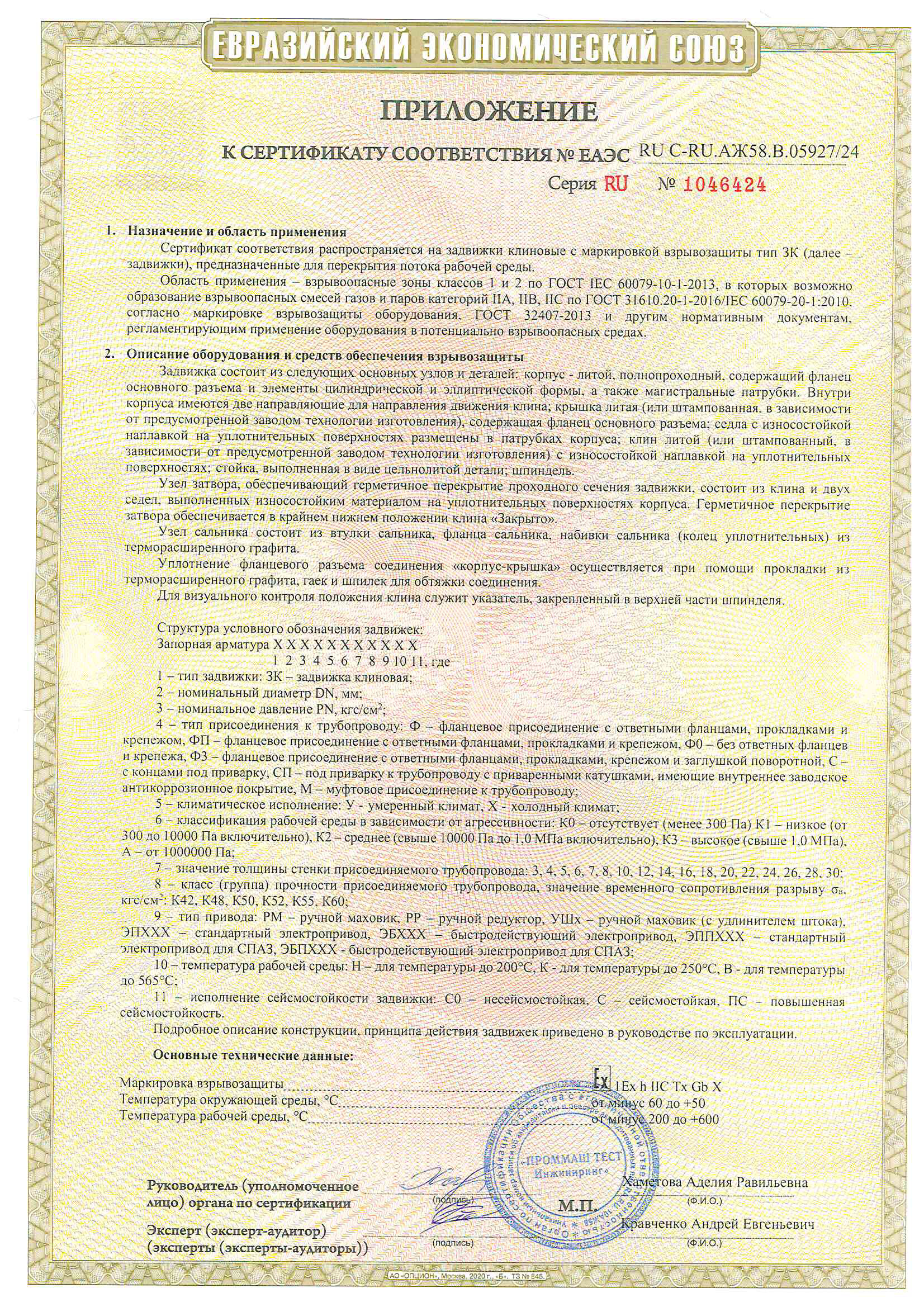

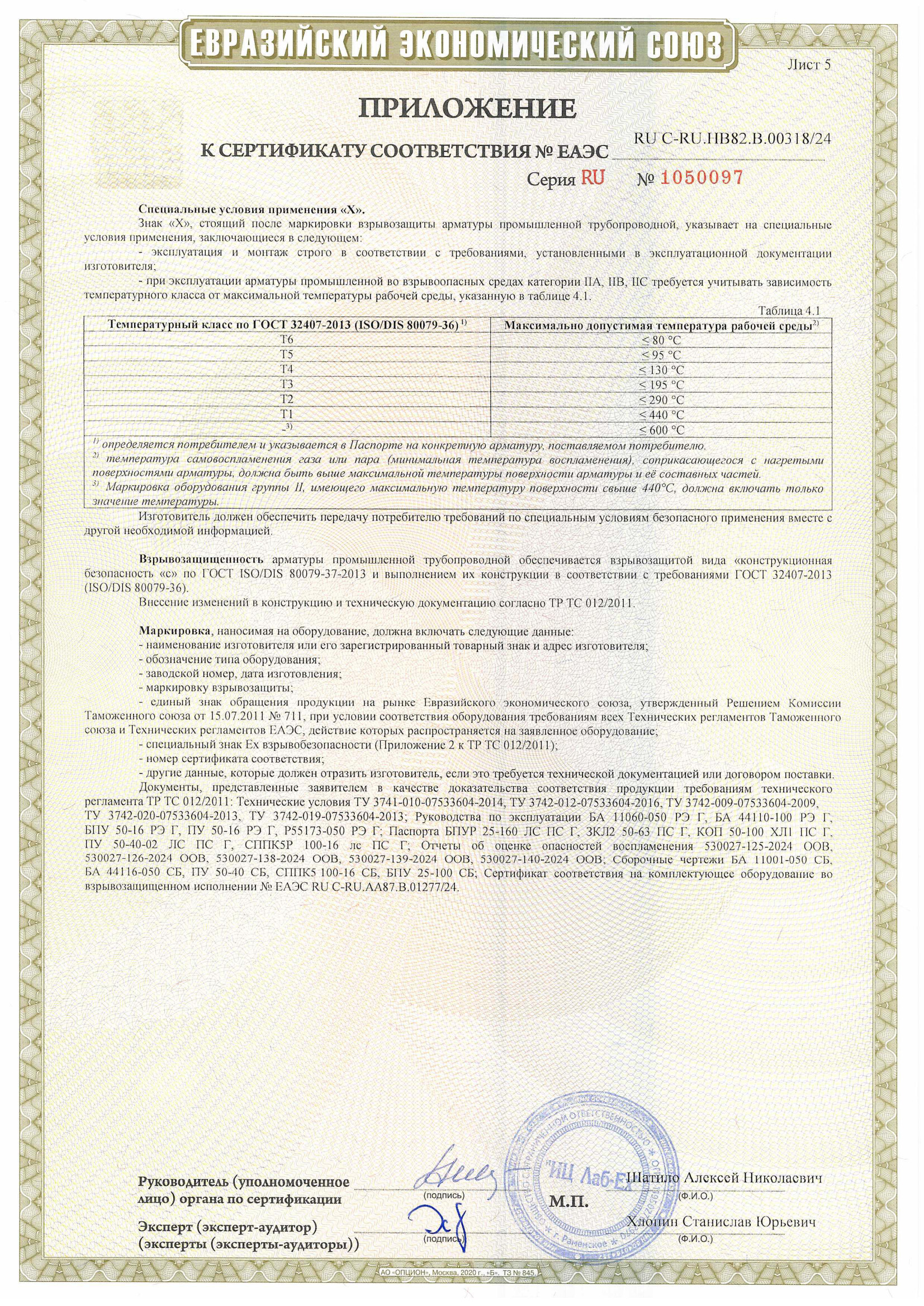

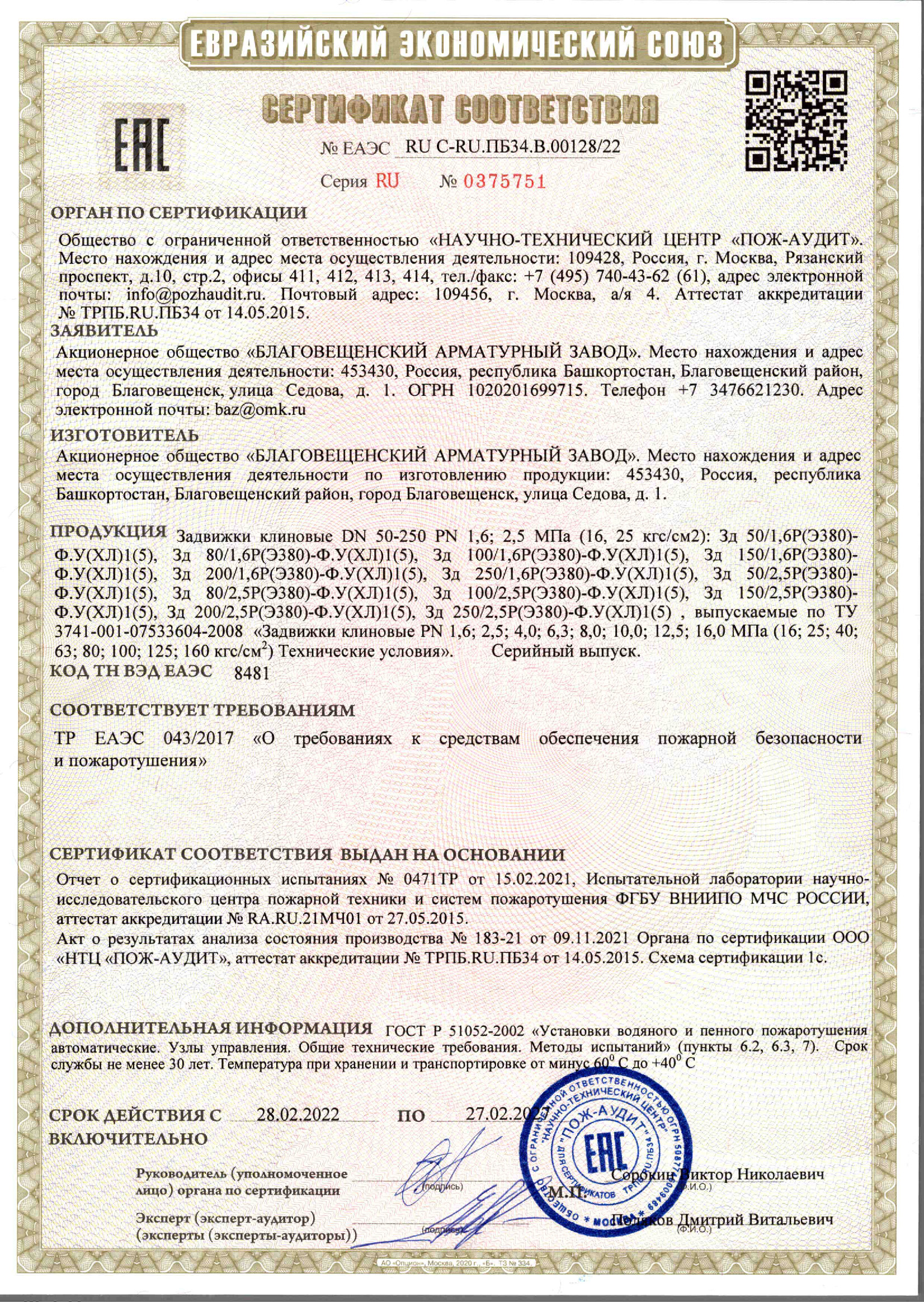

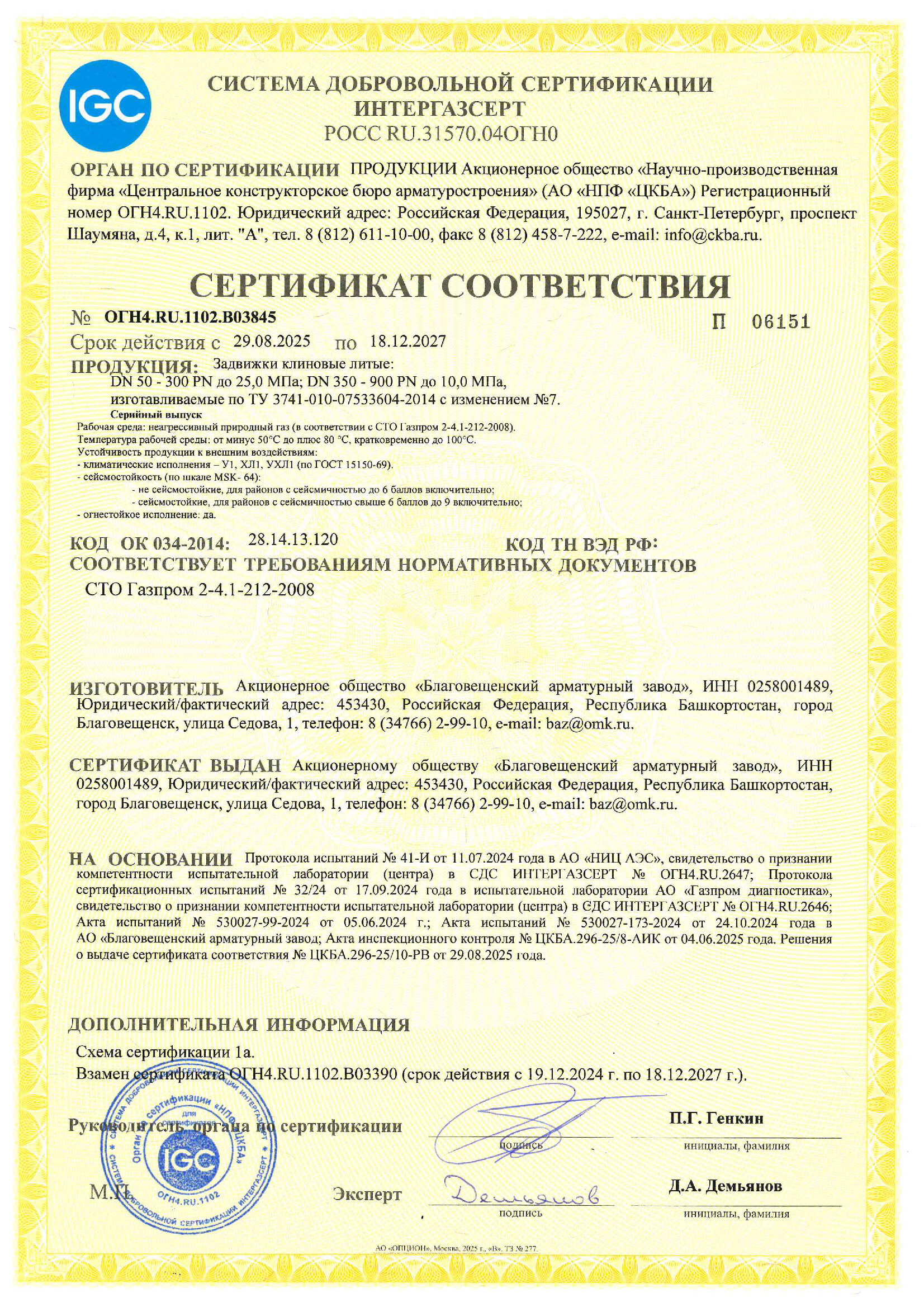

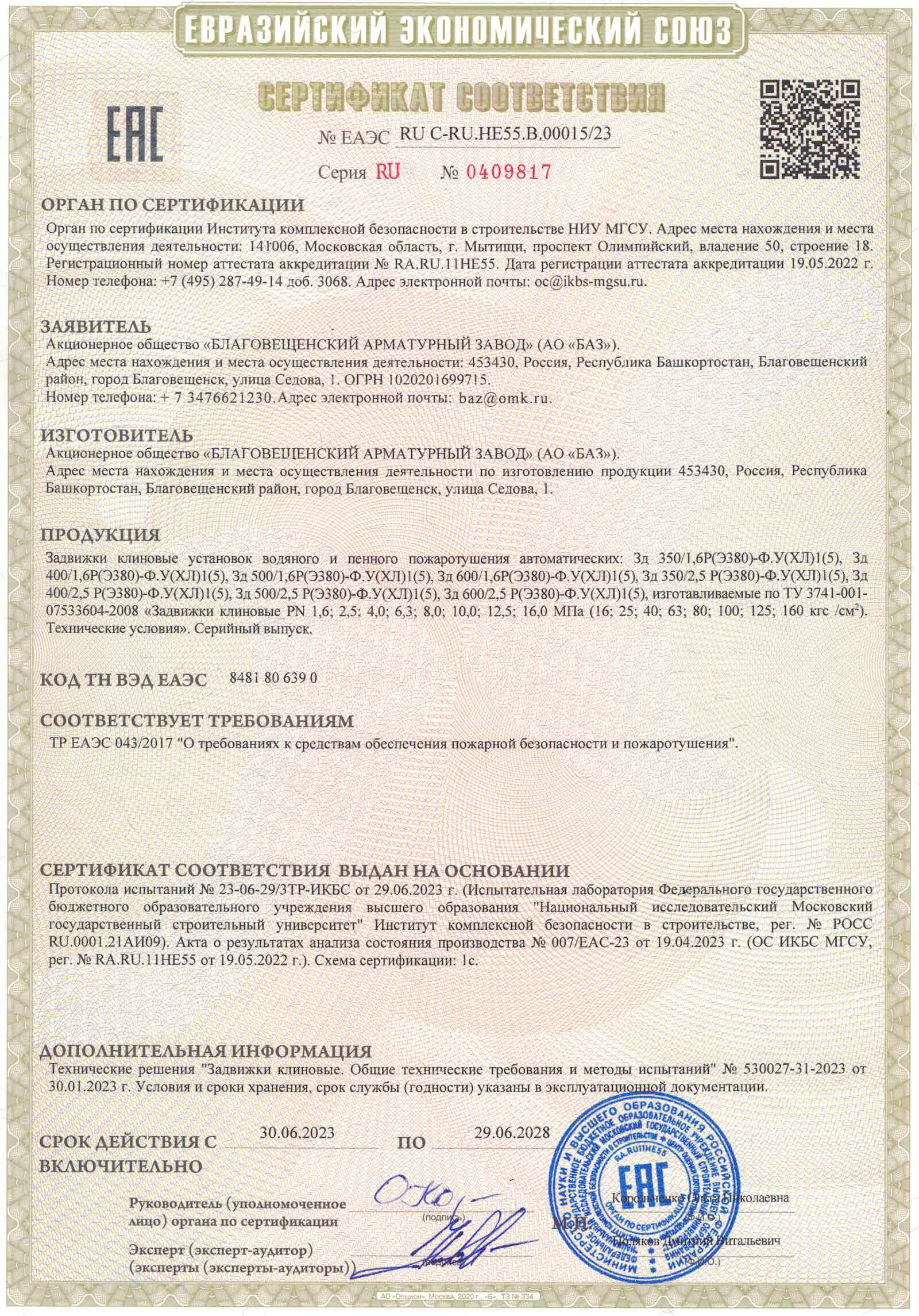

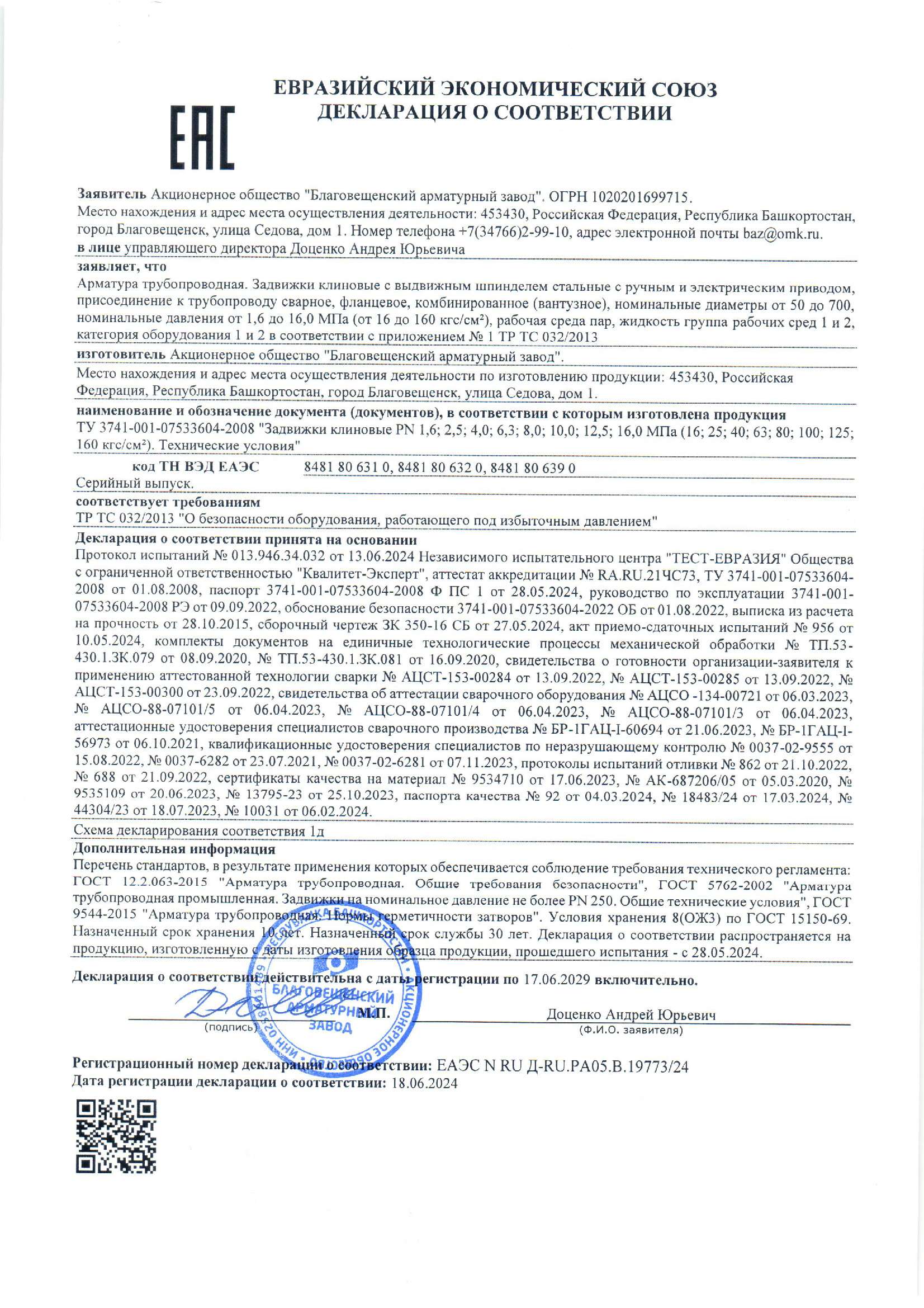

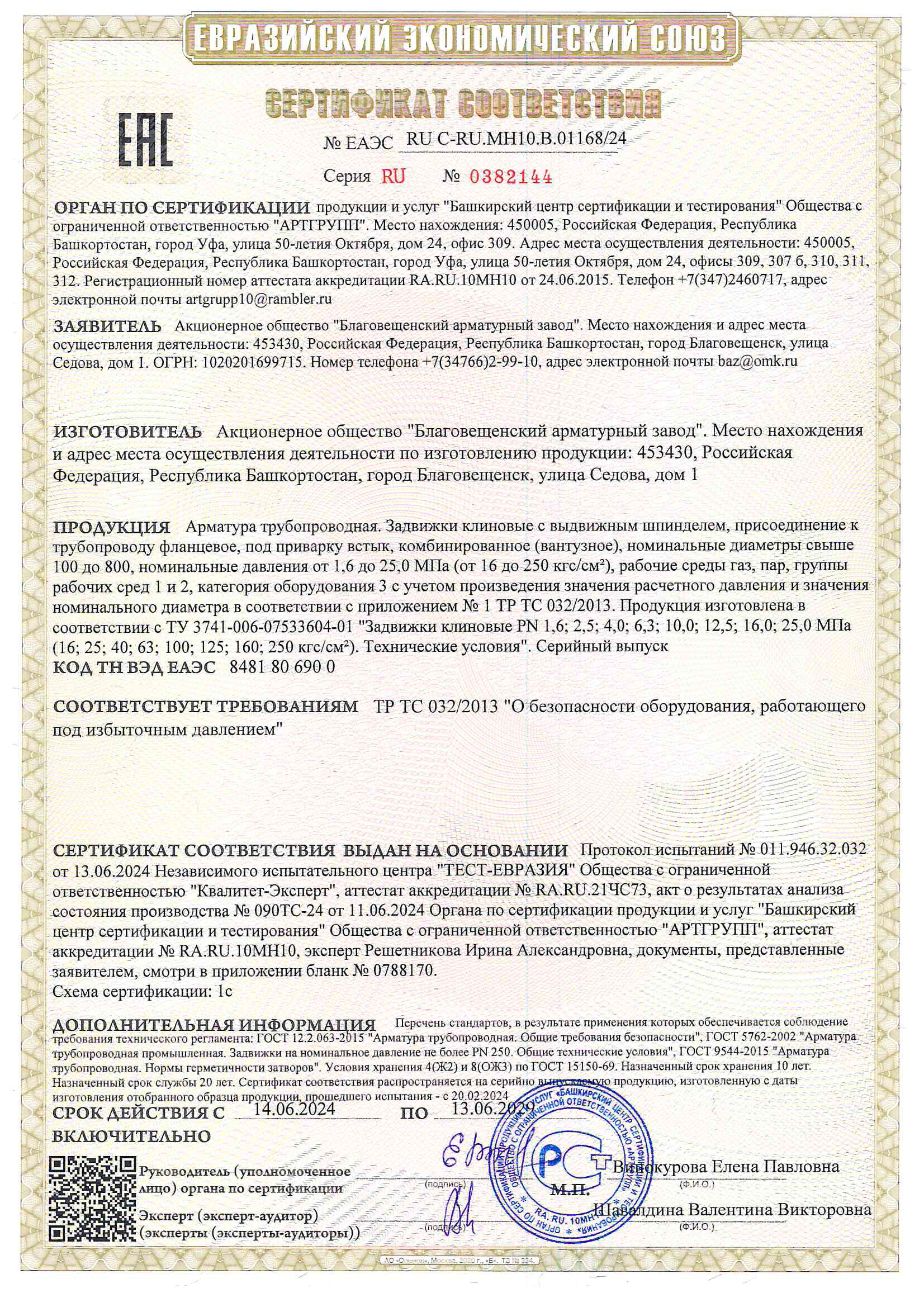

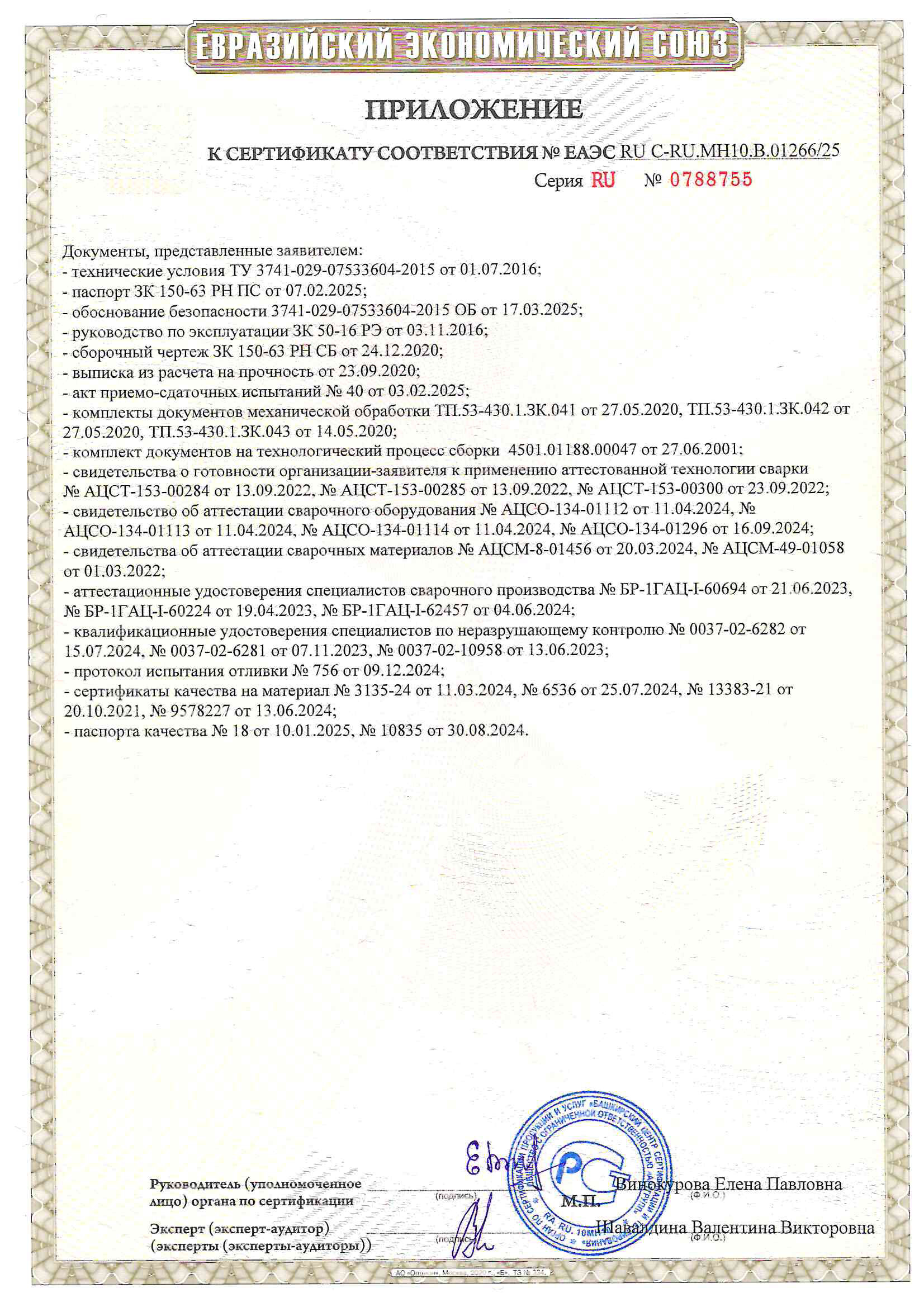

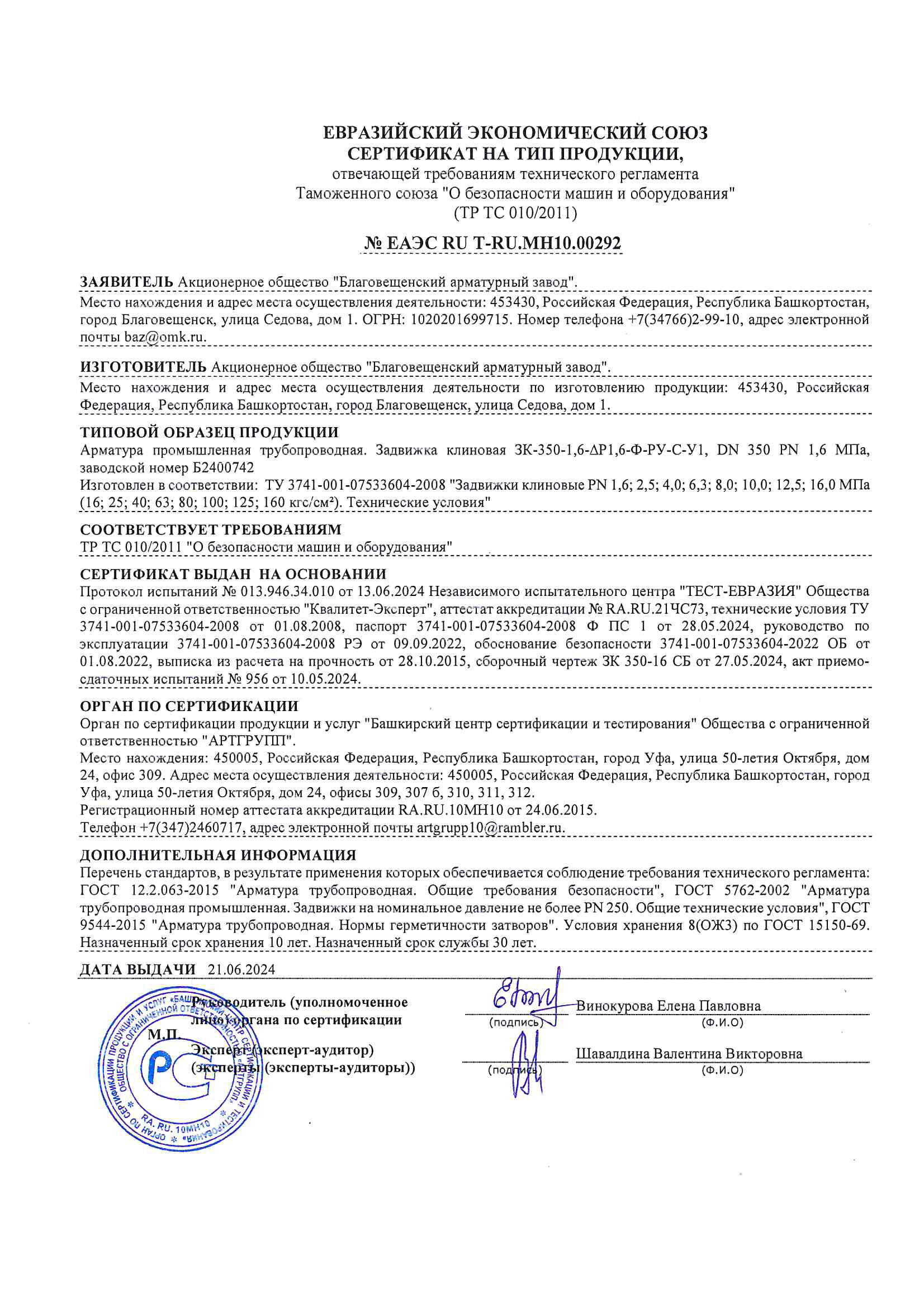

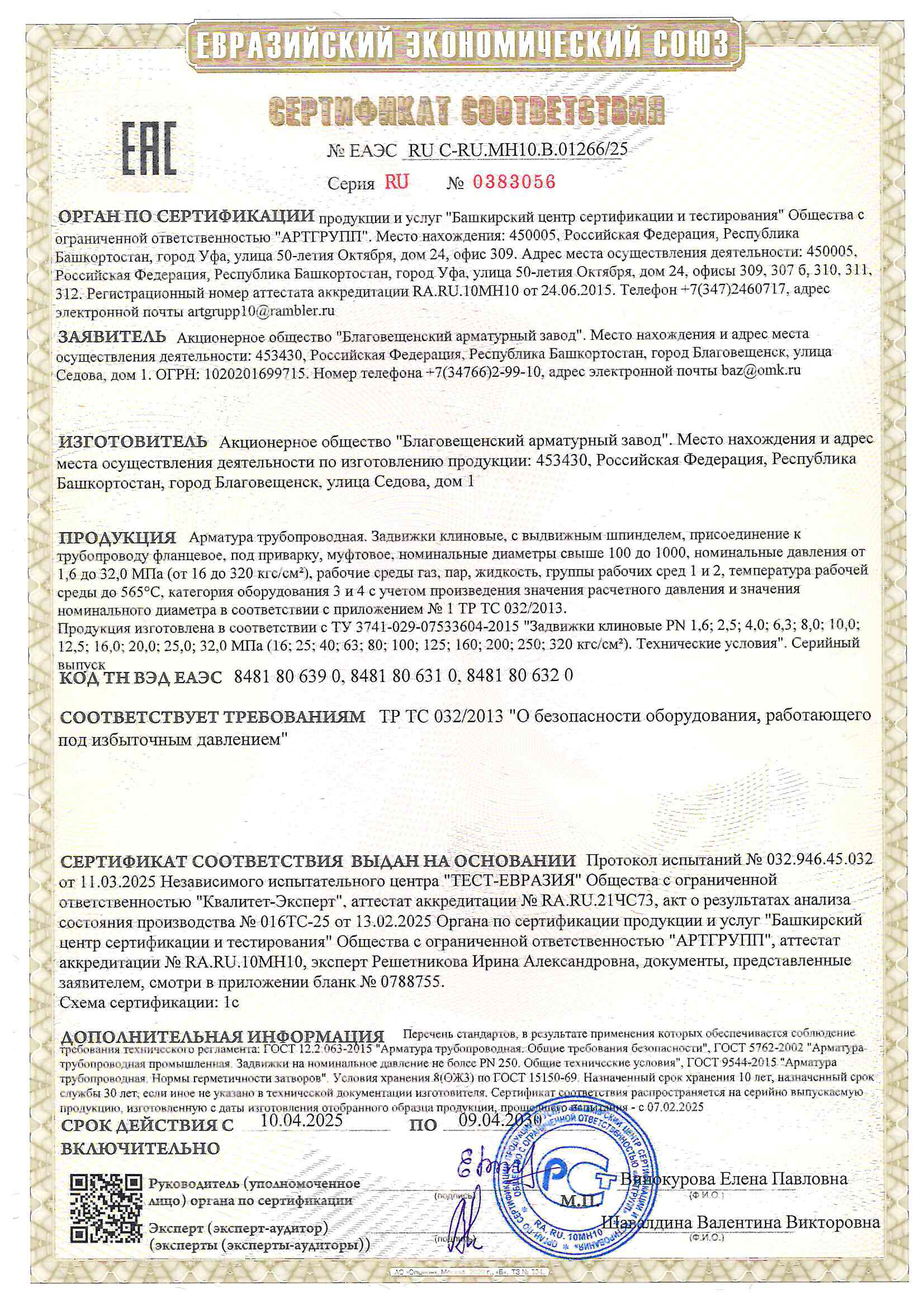

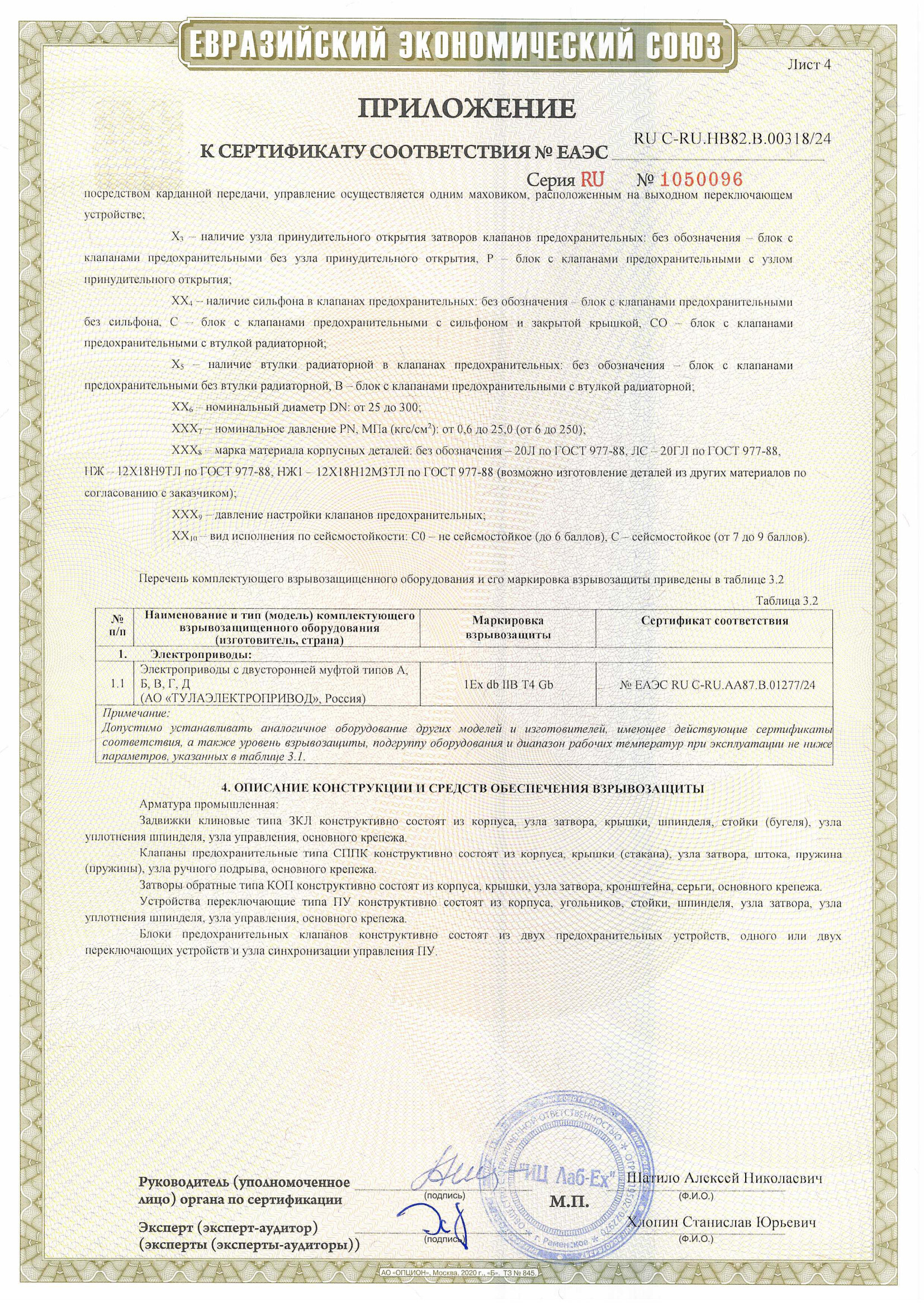

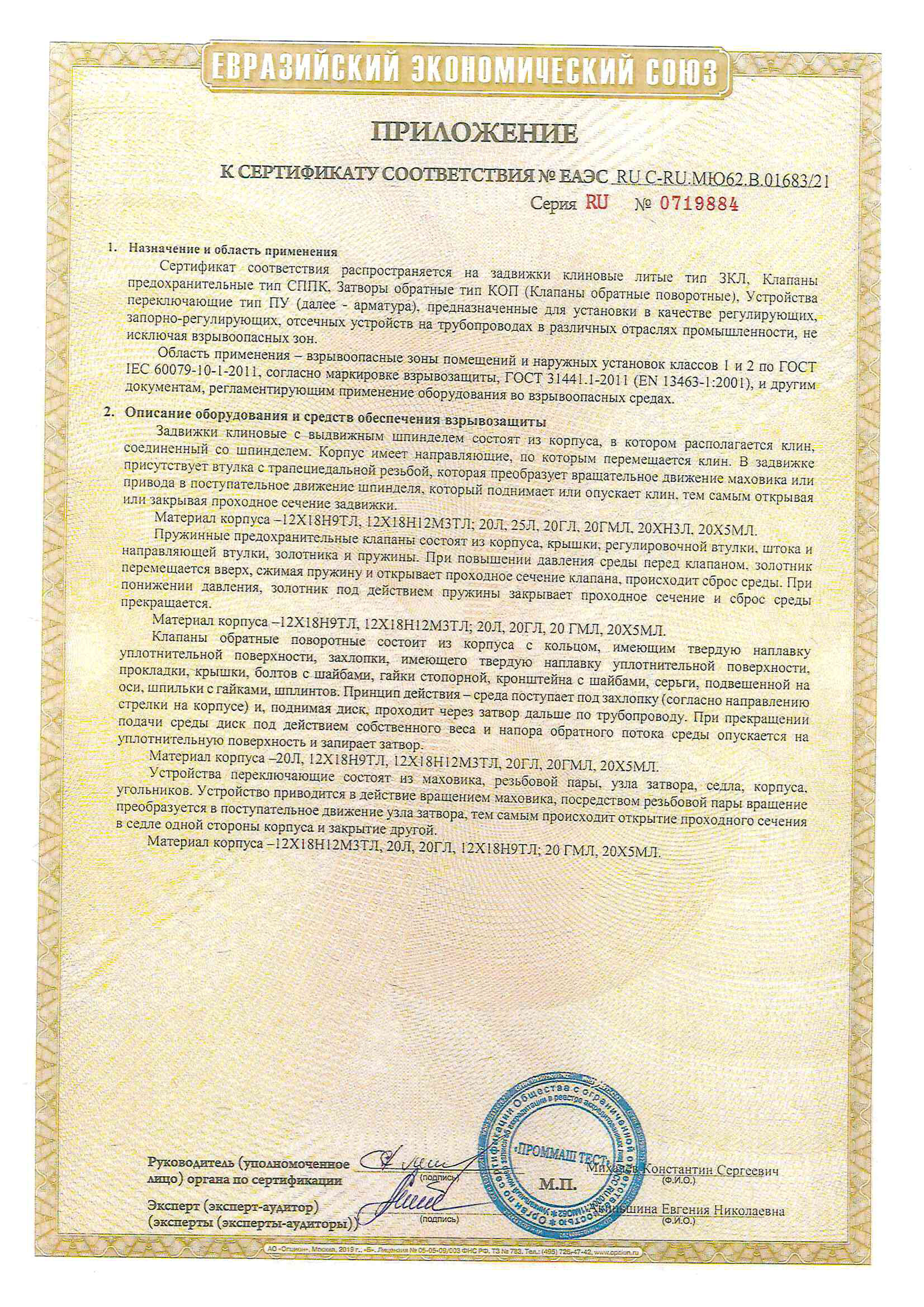

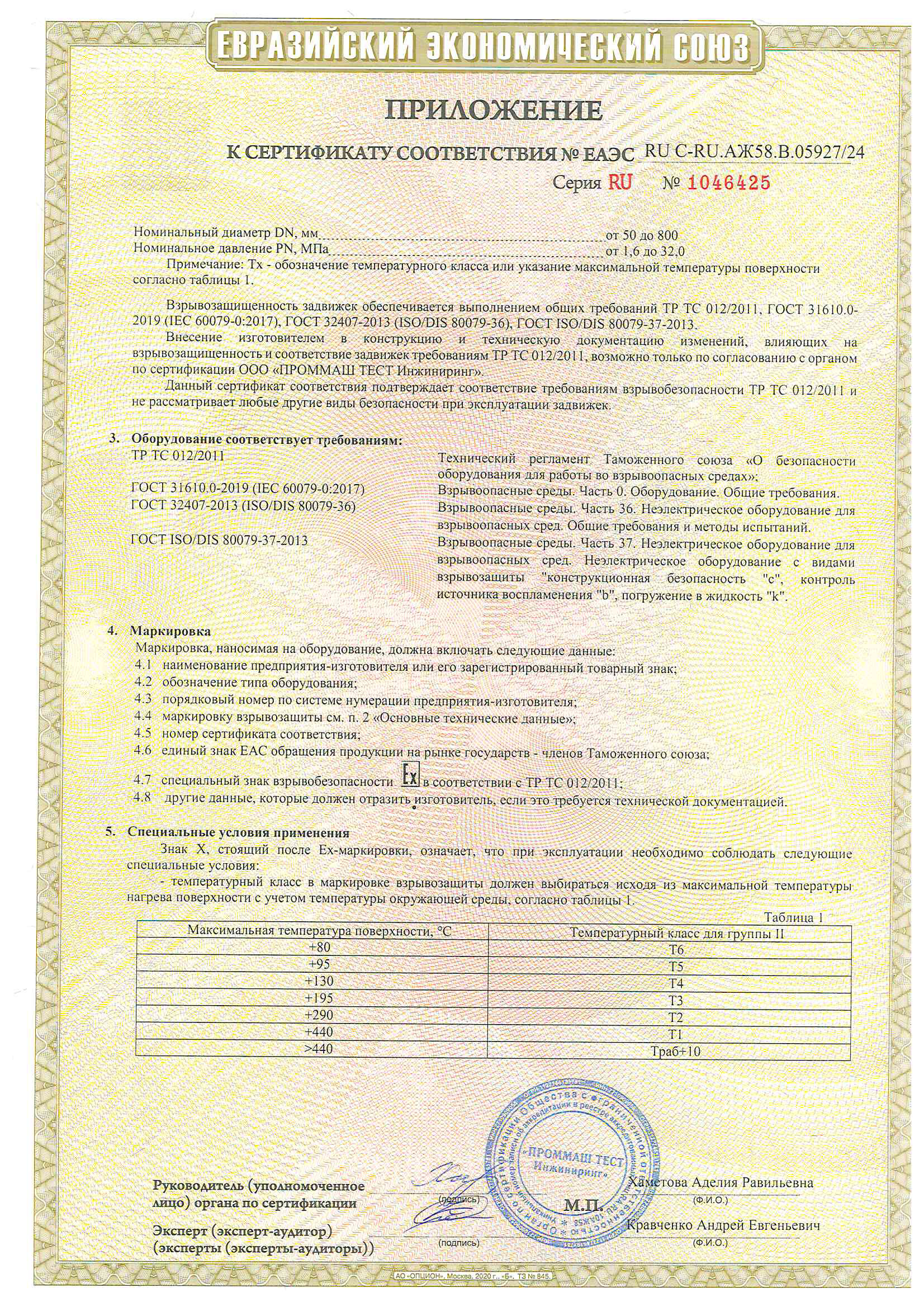

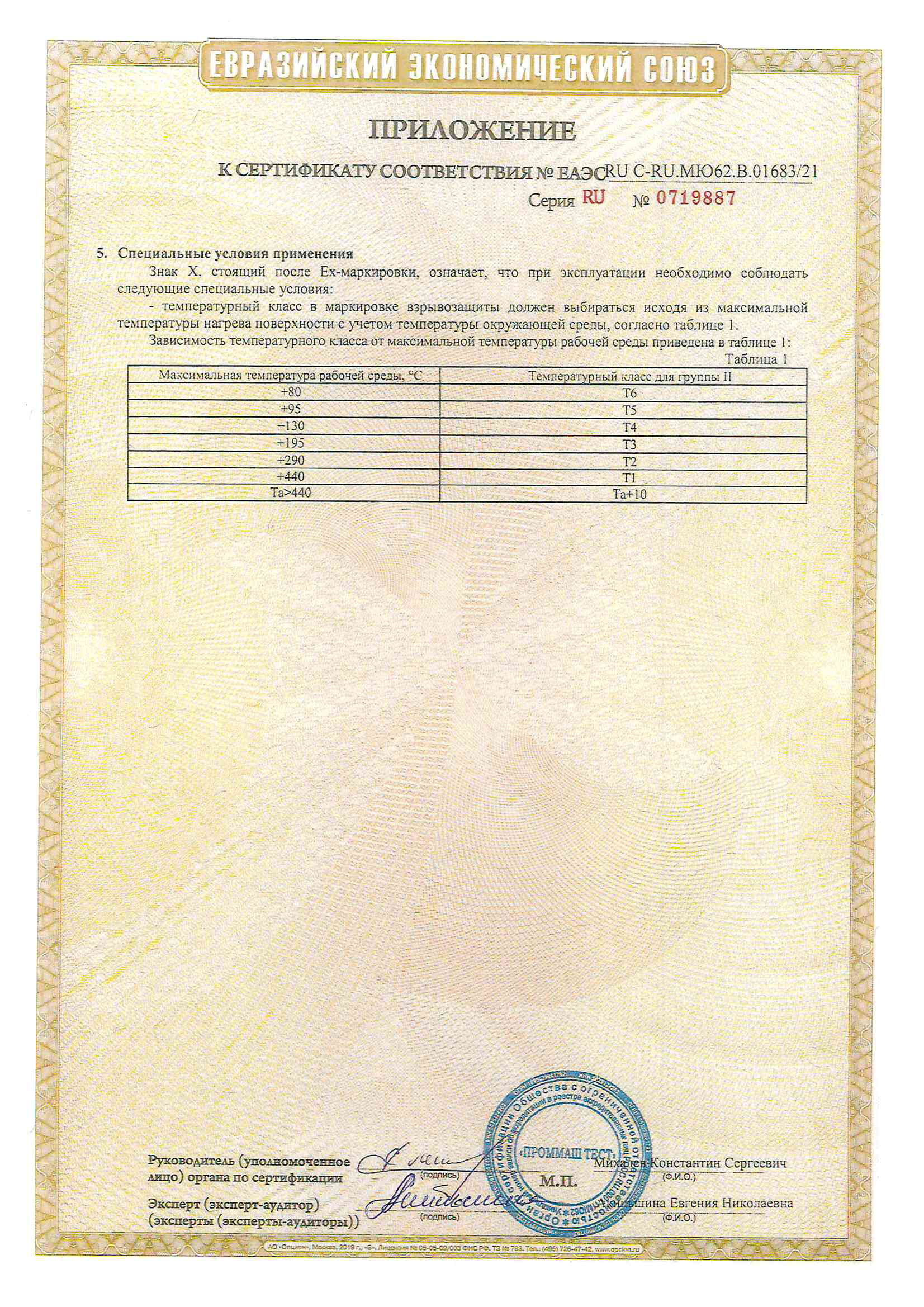

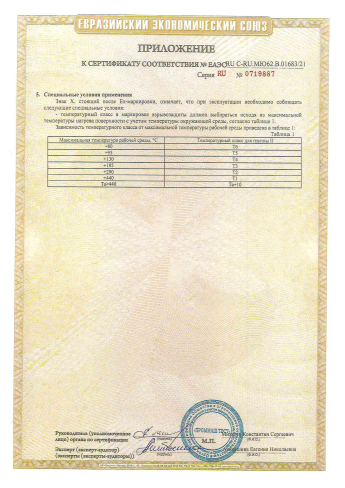

Изготовление и поставка по ТУ

ТУ 3741-006-07533604-01 – в соответствии с требованиями ГОСТ 5762

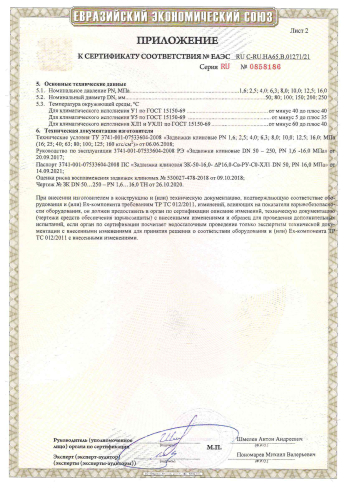

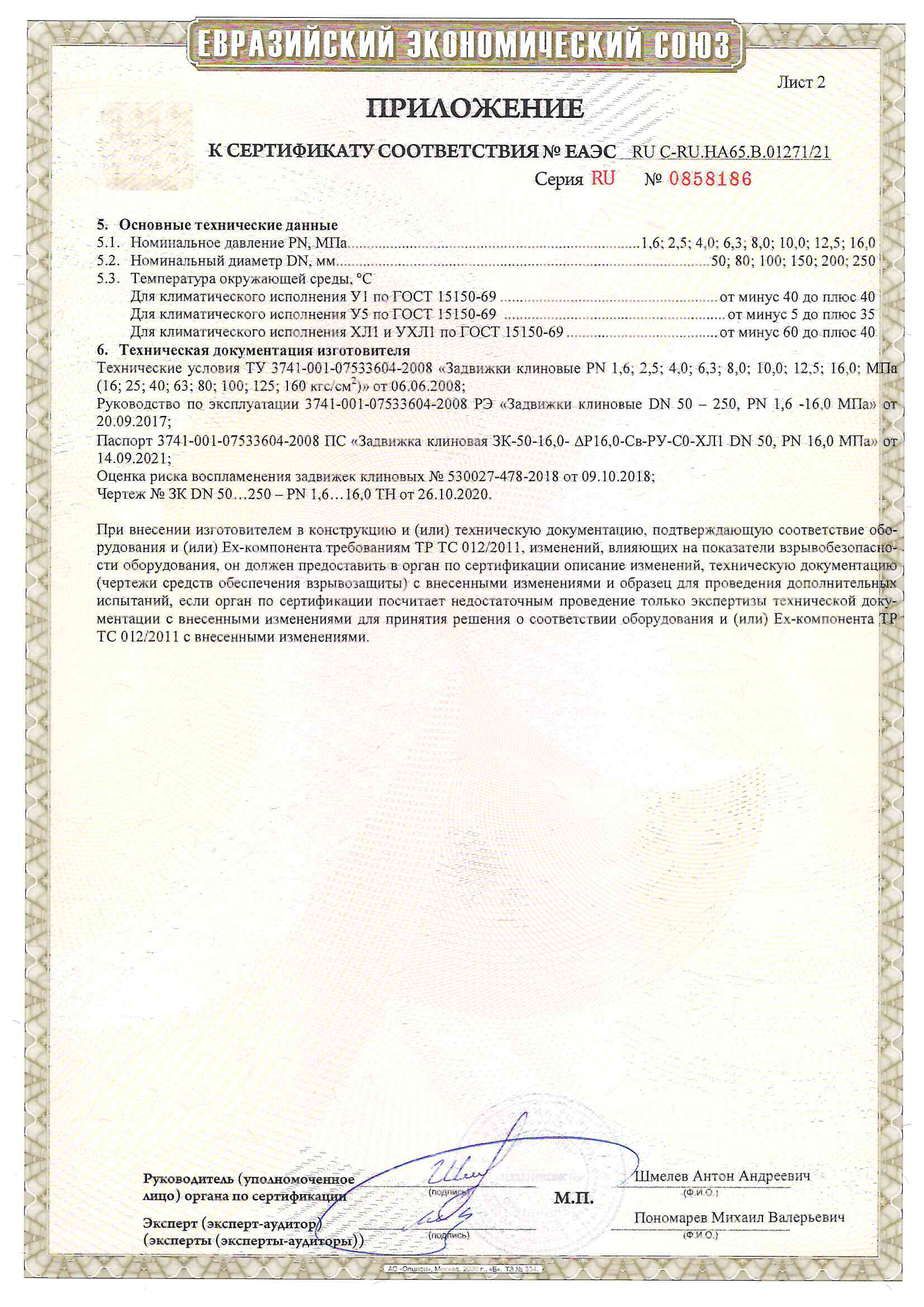

ТУ 3741-001-07533604-2008 – в соответствии с требованиями ОТТ-23.060.30-КТ Н-135-16 (ПАО «Транснефть»)
ТУ 3741-010-07533604-2014 – в соответствии с требованиями СТО Газпром 2-41-212-2008
ТУ 3741-029-07533604-2015 – в соответствии с требованиями ЕТТ П-01.05 М-0082 (ПАО «НК «Роснефть»)

Присоединение к трубопроводу

фланцевое
под приварку встык (разделка кромок выполняется под трубу заказчика)
с вантузным (комбинированным) присоединением

Строительные длины по ГОСТ 3706

Ряд 1, ряд 2, ряд 3

Управление

ручное (маховики или через редуктор)
электропривод (в общем промышленном или во взрывозащищённом исполнении)
пневмопривод

Вид установки

надземное
подземное (в колодец)

Установочное положение на трубопроводе

на вертикальном трубопроводе — любое
на горизонтальном трубопроводе — шпинделем вверх, допускается отклонение от вертикали на 90° в любую сторону

При горизонтальном положении задвижки с электроприводом должна быть предусмотрена дополнительная опора под бутылочный узел задвижки. Направление подачи рабочей среды — любое.

Тип шпинделя

Выдвижной (резьба шпинделя и ходовая гайка находятся снаружи). Уплотнение шпинделя — сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке. По заказу потребителя верхнее уплотнение может изготовляться в коррозионно-стойком исполнении.

Герметичность затвора

Класс А по ГОСТ 9544

Сейсмостойкость по шкале интенсивности MSK-64

00 — несейсмостойкое исполнение (до 6 баллов)
С — сейсмостойкое исполнение (от 7 до 9 баллов)
ПС — сейсмостойкое исполнение (до 10 баллов)

Показатели надежности

назначенный срок службы — не менее 20 лет
полный ресурс — не менее 20 000 циклов (175 200 часов)

Условия эксплуатации по ГОСТ 15150

У1 (от –40°С до +40°С)
У1 (от –60°С до +40°С)
УХЛ1 (от –60°С до +40°С)

Дополнительная комплектация (необходимость поставки указать при заказе)

электропривод
переходные кольца (катушки)
термоснабжение
заглушки поворотные
КФ
заглушки фланцевые
колонка управления

При заказе необходимо заполнить опросный лист (стр. 186), либо указать

наименование изделия
ТУ на изделие
наименование и параметры рабочей среды (максимальную и минимальную температуры, группу рабочей среды и т. д.)
номинальный диаметр (условный проход), DN, мм
номинальное (условное) давление, PN, МПа (кгс/см²)

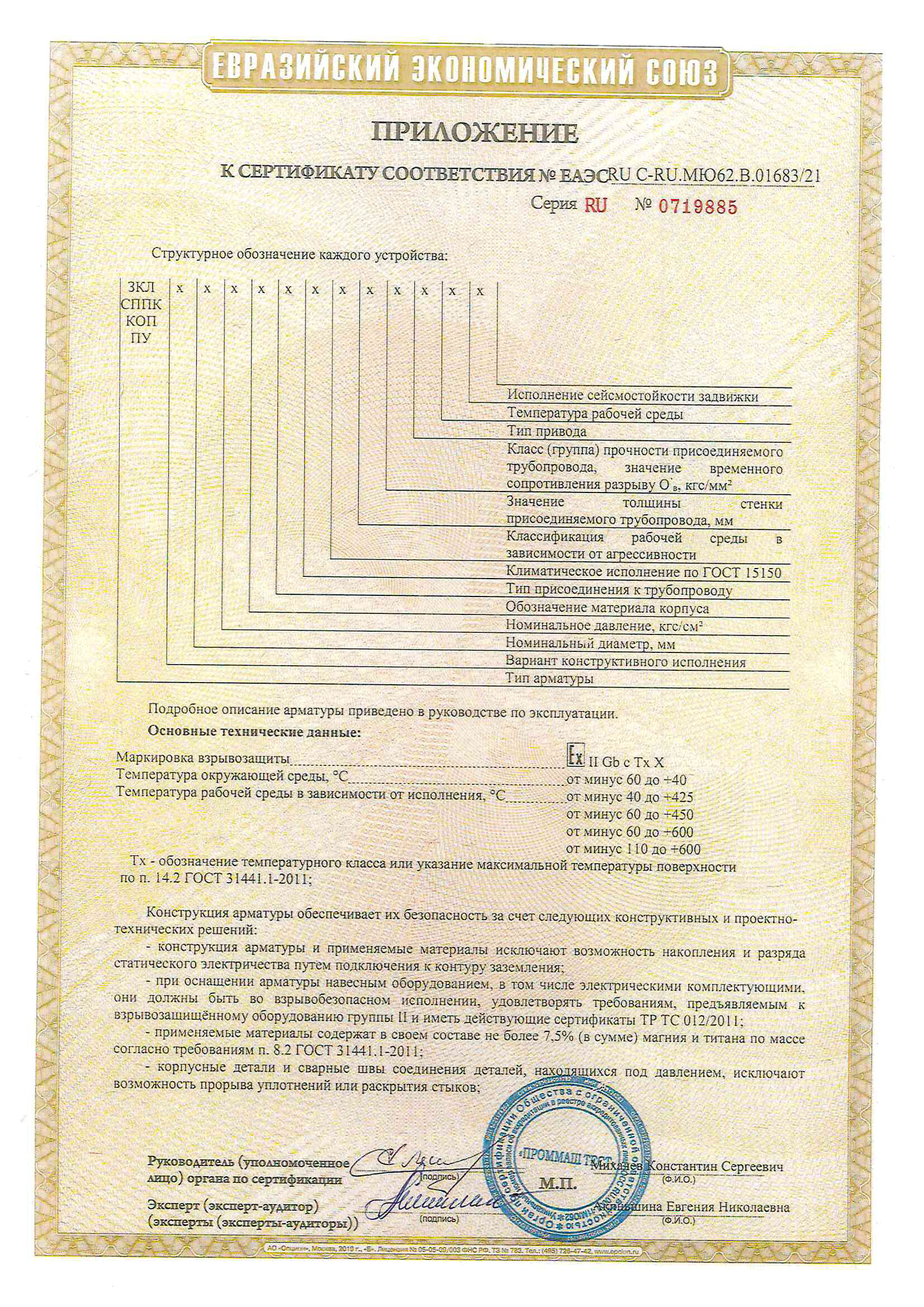

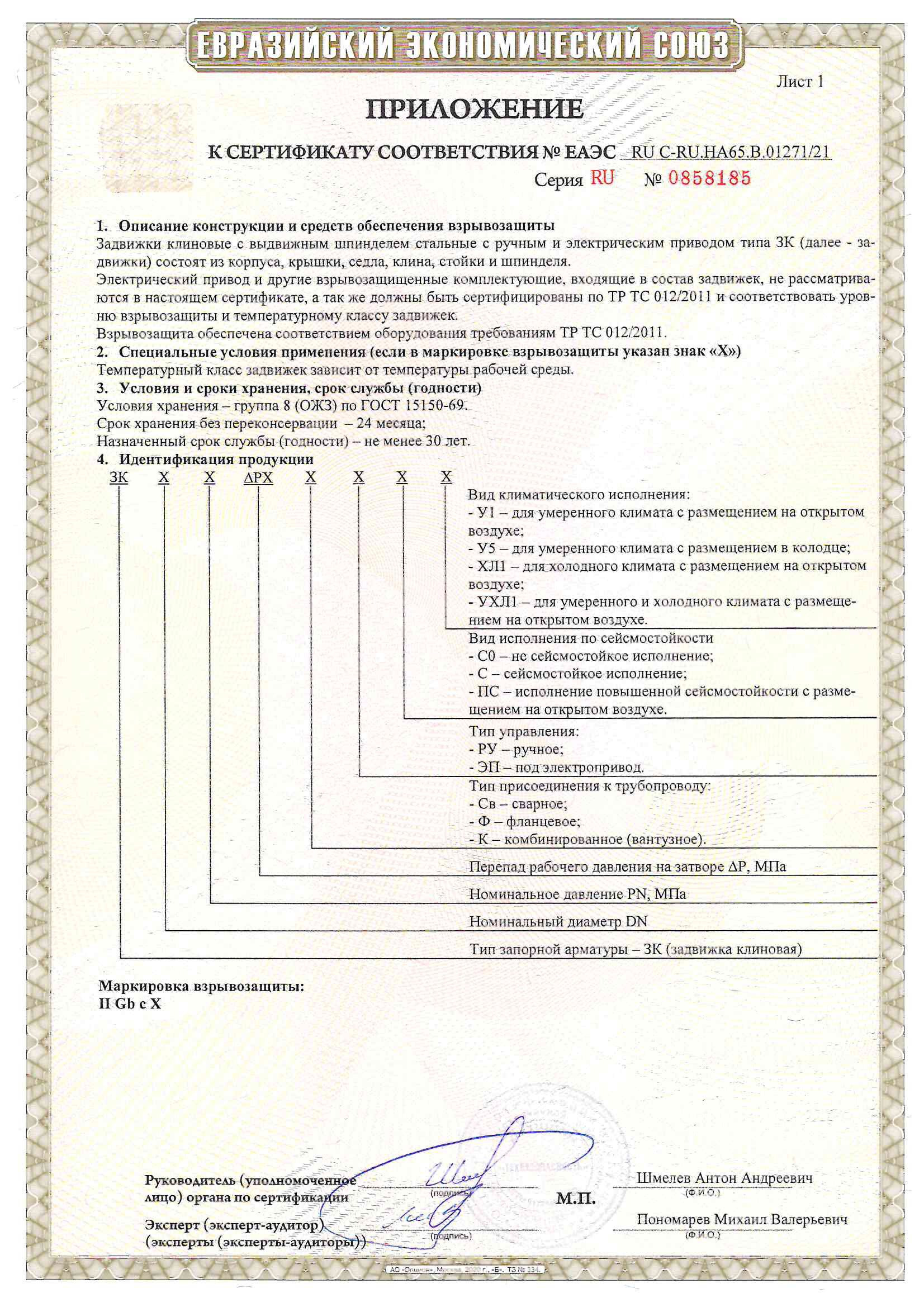

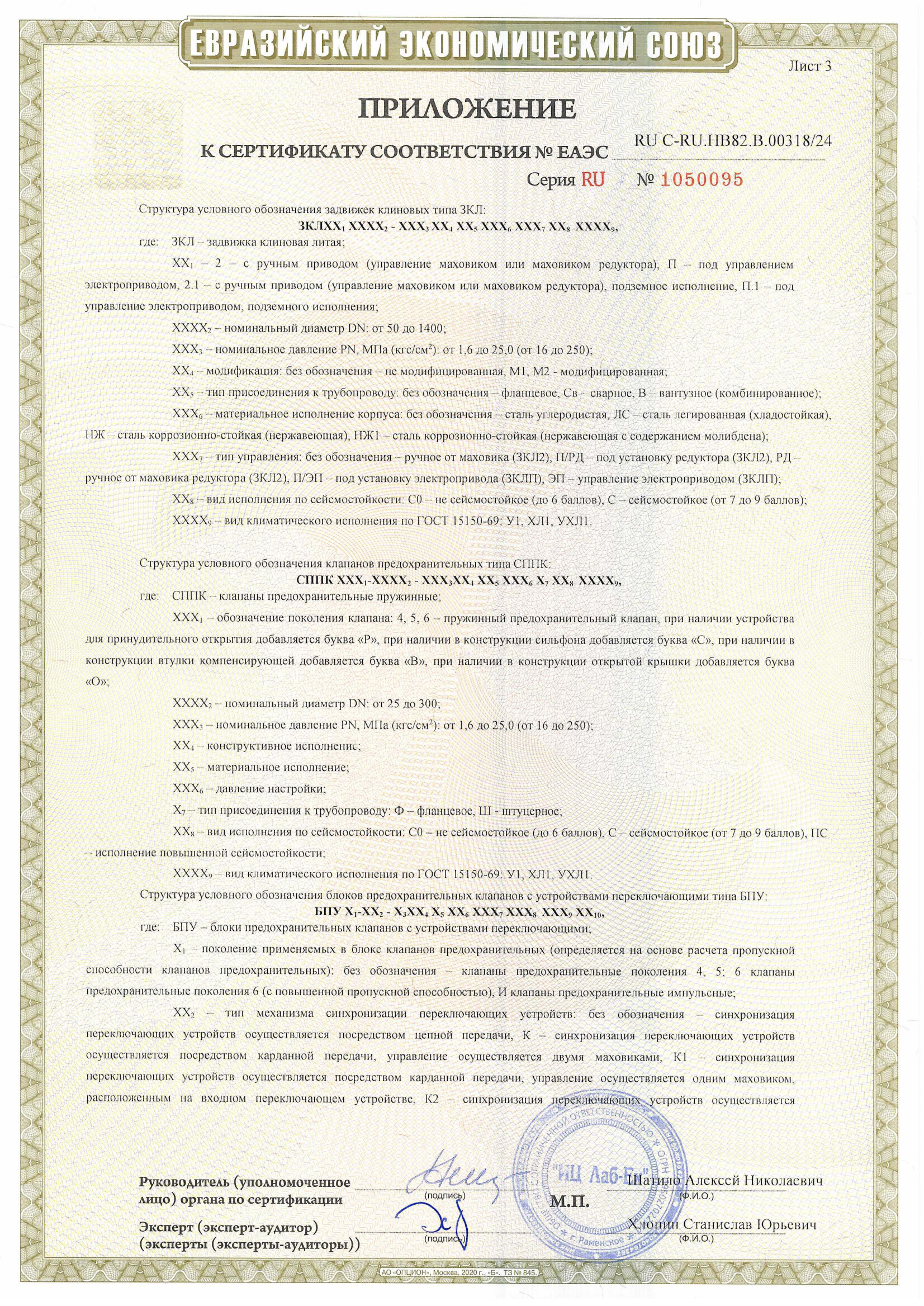

обозначение изделия
исполнение по материалу
необходимость дополнительных испытаний
тип присоединения к трубопроводу; для фланцевых задвижек — исполнение уплотнительных поверхностей
для задвижек под приварку встык (с фланцевым присоединением в комплекте с соответствующим фланцем) — диаметр, толщину стенки, класс прочности трубы и строительную длину

Примечание

При выборе трубопроводных задвижек следует учитывать множество факторов, таких как давление, температура, размер трубопровода, тип жидкости или газа, а также условия эксплуатации. АО «БАЗ» оставляет за собой право использования других материалов, применительно к которым это не противоречит требованиям НД. Задвижки являются запорной арматурой, закрепляют их на стене и обеспечивают крепление к трубее.
