Задвижки шиберные (ЗШ)
Диаметр 100-700 мм
Давление 1,6-12,5
Температура от -60 до +80 °С
Запорная арматура с плоским шибером, движущимся перпендикулярно потоку. Создают минимальное гидравлическое сопротивление в открытом положении. Незаменимы на трубопроводах большого диаметра для воды, пара и нефтепродуктов.
Задвижка шиберная предназначена для герметичного перекрытия потока рабочей среды в трубопроводах на объектах технологических и магистральных трубопроводов.
характеристики
ОБЛАСТЬ ПРИМЕНЕНИЯ
В качестве запорного устройства на вновь строящихся и реконструируемых объектах линейной части магистральных нефтепроводов и нефтеперекачивающих станций ПАО «Транснефть»
РАБОЧАЯ СРЕДА
Товарная нефть и нефтепродукты
ИЗГОТОВЛЕНИЕ и ПОСТАВКА по ТУ
TУ 28.14.13-045-07533604-2023 – в соответствии с требованиями ОТТ-23.060.30-КТН-108-15 (ПАО «Транснефть»)
ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
- фланцевое
- под приварку встык
УПРАВЛЕНИЕ
-ручное (маховик или редуктор)
- электропривод
ВИД УСТАНОВКИ
- Надземно
- Подземно
ГЕРМЕТИЧНОСТЬ ЗАТВОРА
Класс А по ГОСТ 9544
СЕЙСМОСТОЙКОСТЬ ПО ШКАЛЕ ИНТЕНСИВНОСТИ MSK-64
С0 — не сейсмостойкое исполнение (до 6 баллов включительно)
С — сейсмостойкое исполнение (от 7 до 9 баллов включительно)
ПС — сейсмостойкое исполнение (до 10 баллов включительно)
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПО ГОСТ 15150
У1 (от –40 ºС до +40 ºС)
ХЛ1, УХЛ1 (от –60 ºС до +40 ºС)
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- с теплоизоляцией
- с кронштейнами для крепления площадок обслуживания
- с узлом отбора давления из патрубков
- с узлом контроля утечек в дистанционном режиме
ПРИ ЗАКАЗЕ УКАЗАТЬ
- наименование изделия
- номинальный диаметр DN;
- номинальное давление PN, МПа;
- максимально допустимый перепад рабочего давления на затворе ΔP при открытии, МПа;
- тип присоединения к трубопроводу (сварное, фланцевое);
- требуемый класс герметичности затвора по ГОСТ 9544 [1] (класс А);
- тип управления (ручное, под электропривод);
- исполнение по сейсмостойкости (С0, С, ПС);
- вид климатического исполнения по ГОСТ 15150 [2] (У1, ХЛ1);
- тип антикоррозионного покрытия в соответствии с ОТТ-25.220.01-КТН-113-14 [3]
- вид установки (подземно, надземно);
- размеры присоединяемой трубы, класс прочности материала трубы, обозначение НД
- наименование рабочей среды

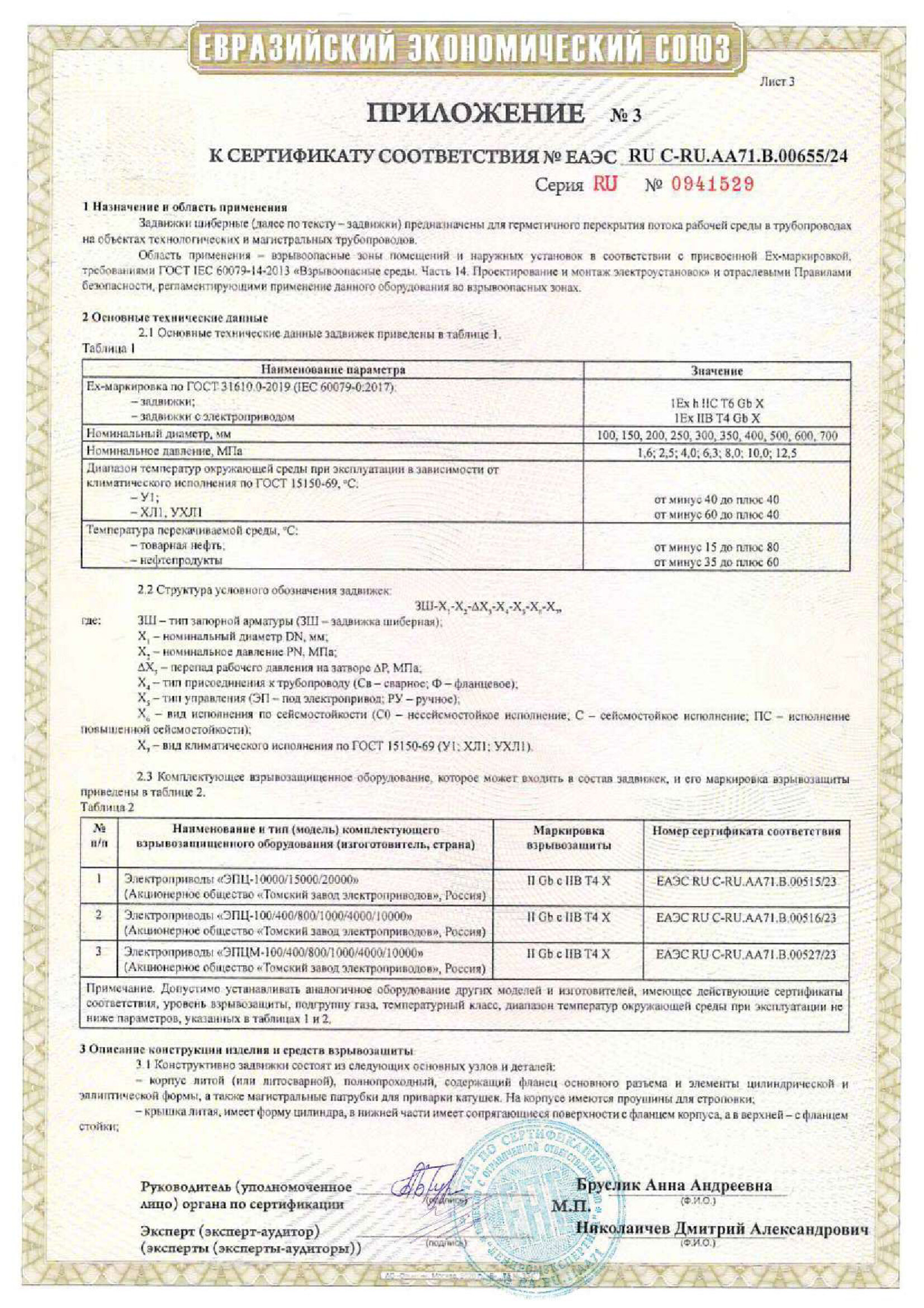

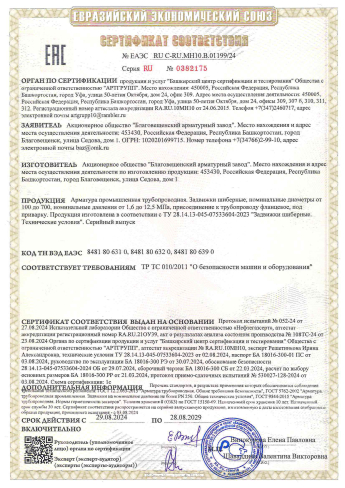

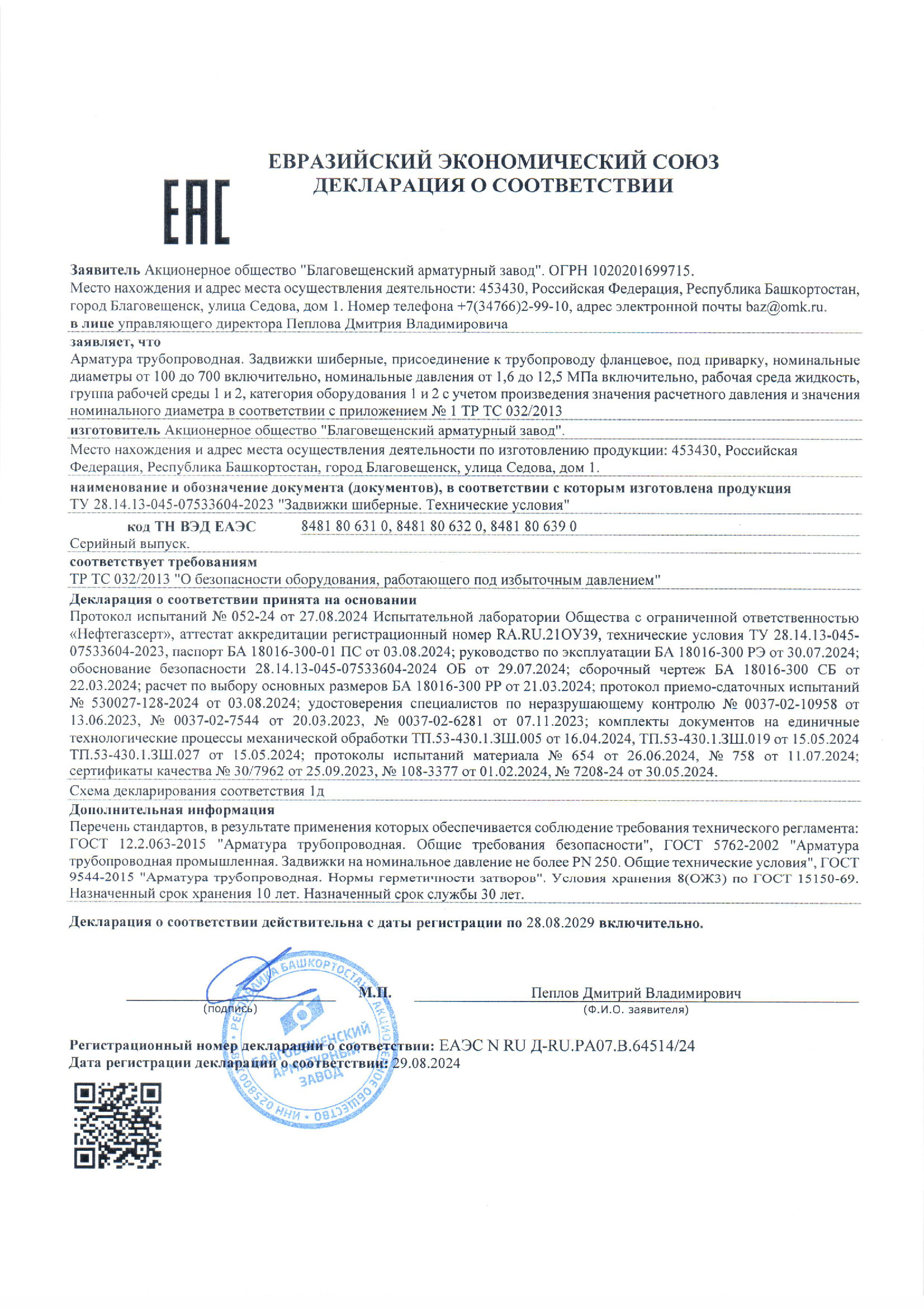

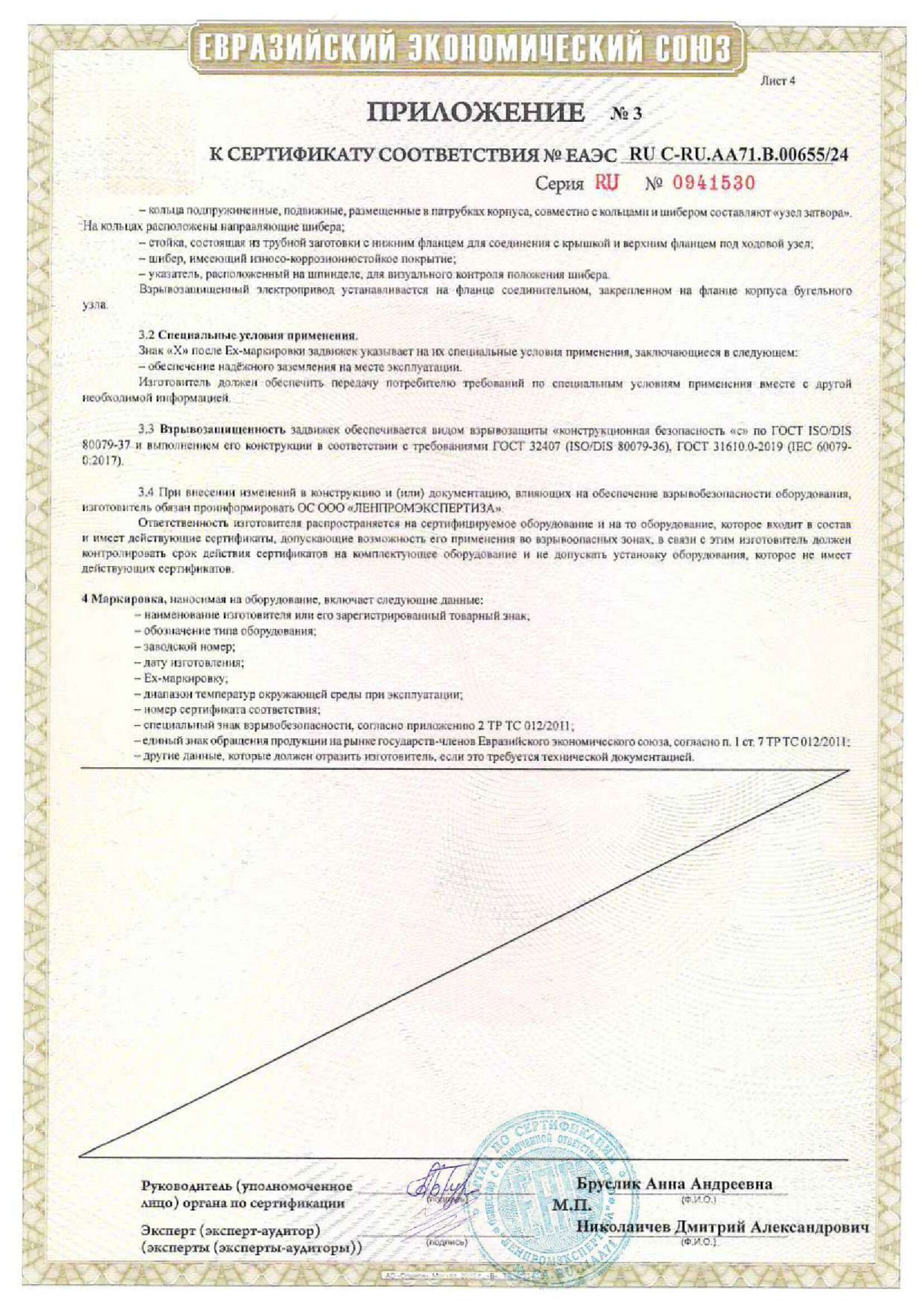

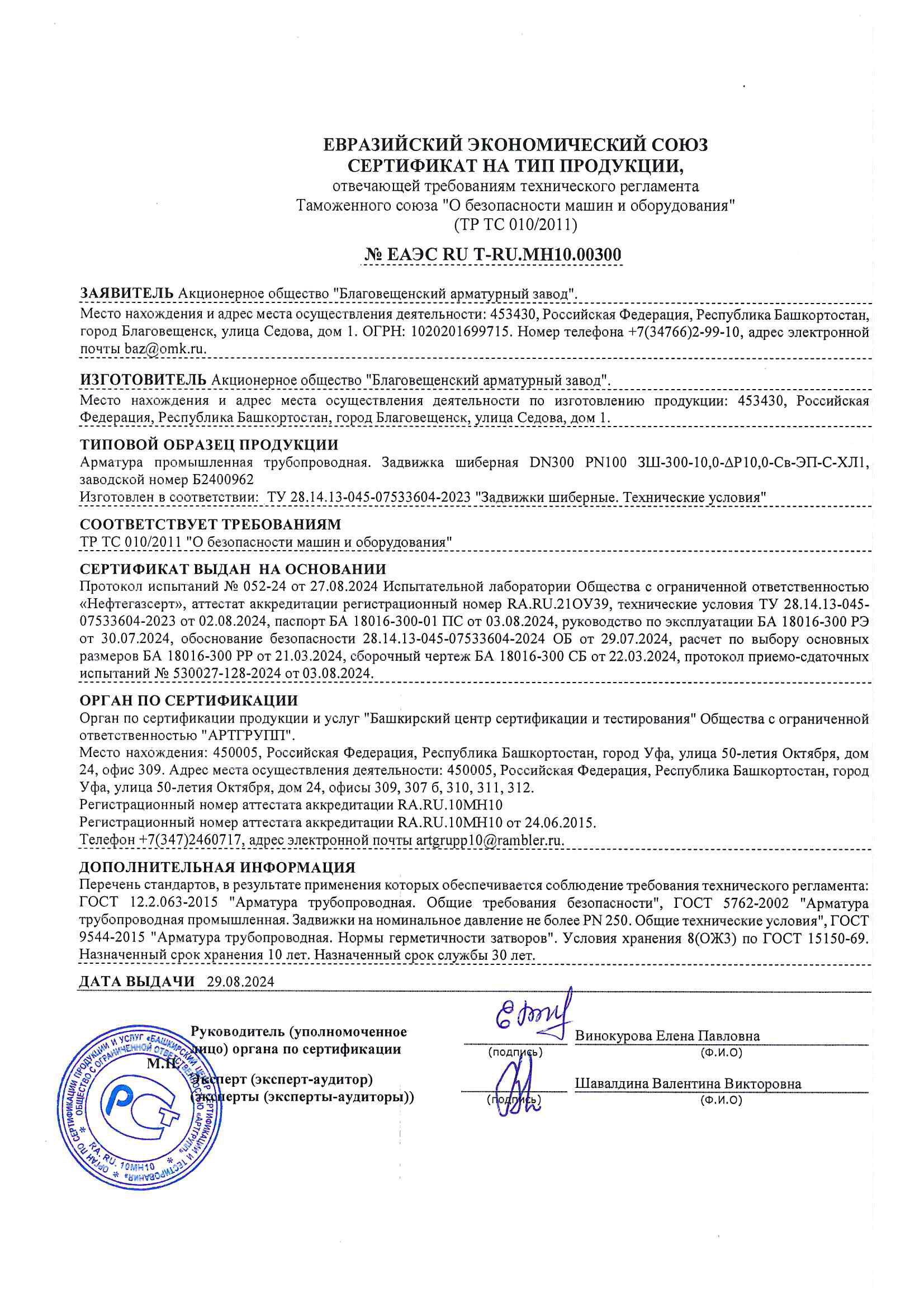

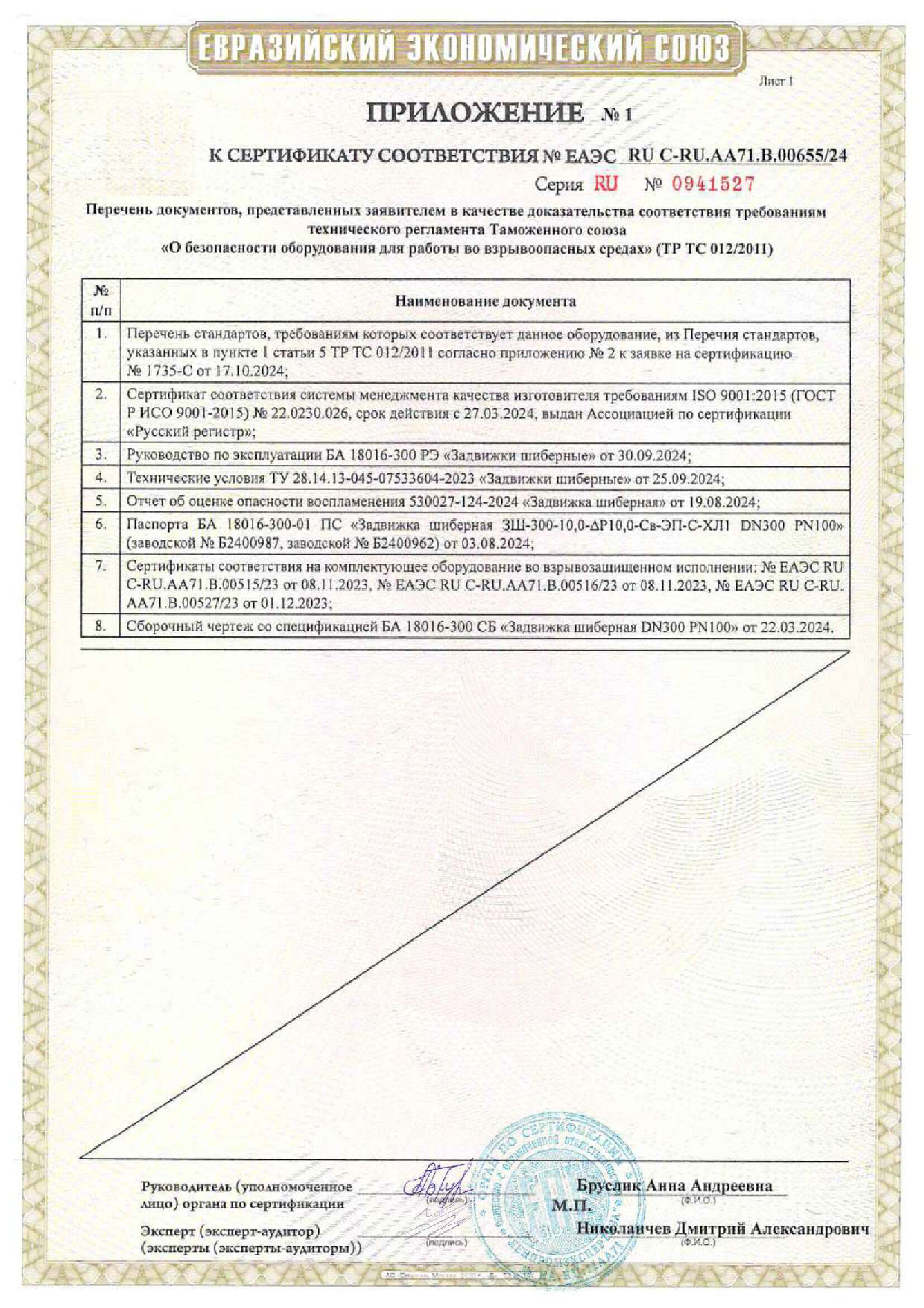

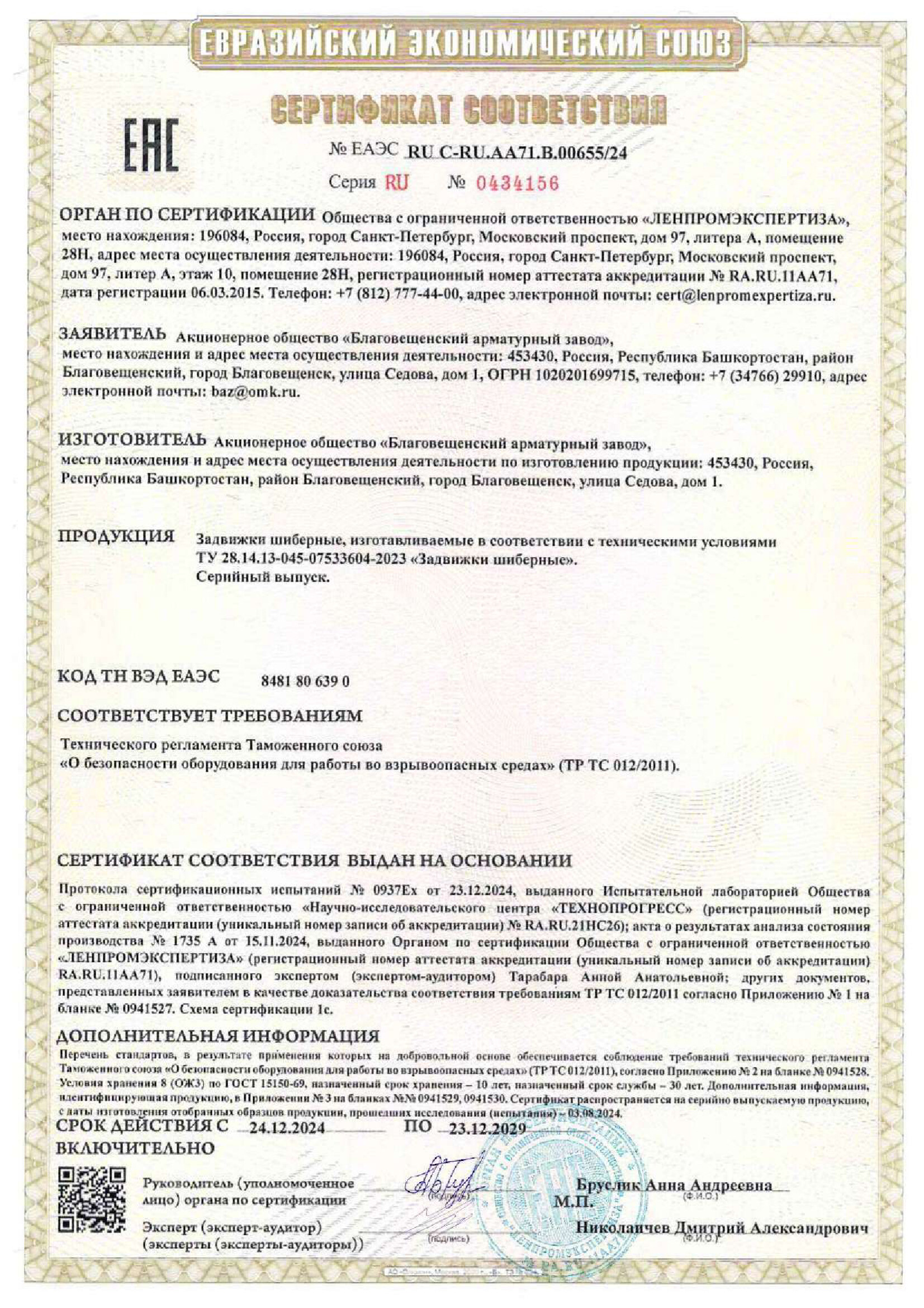

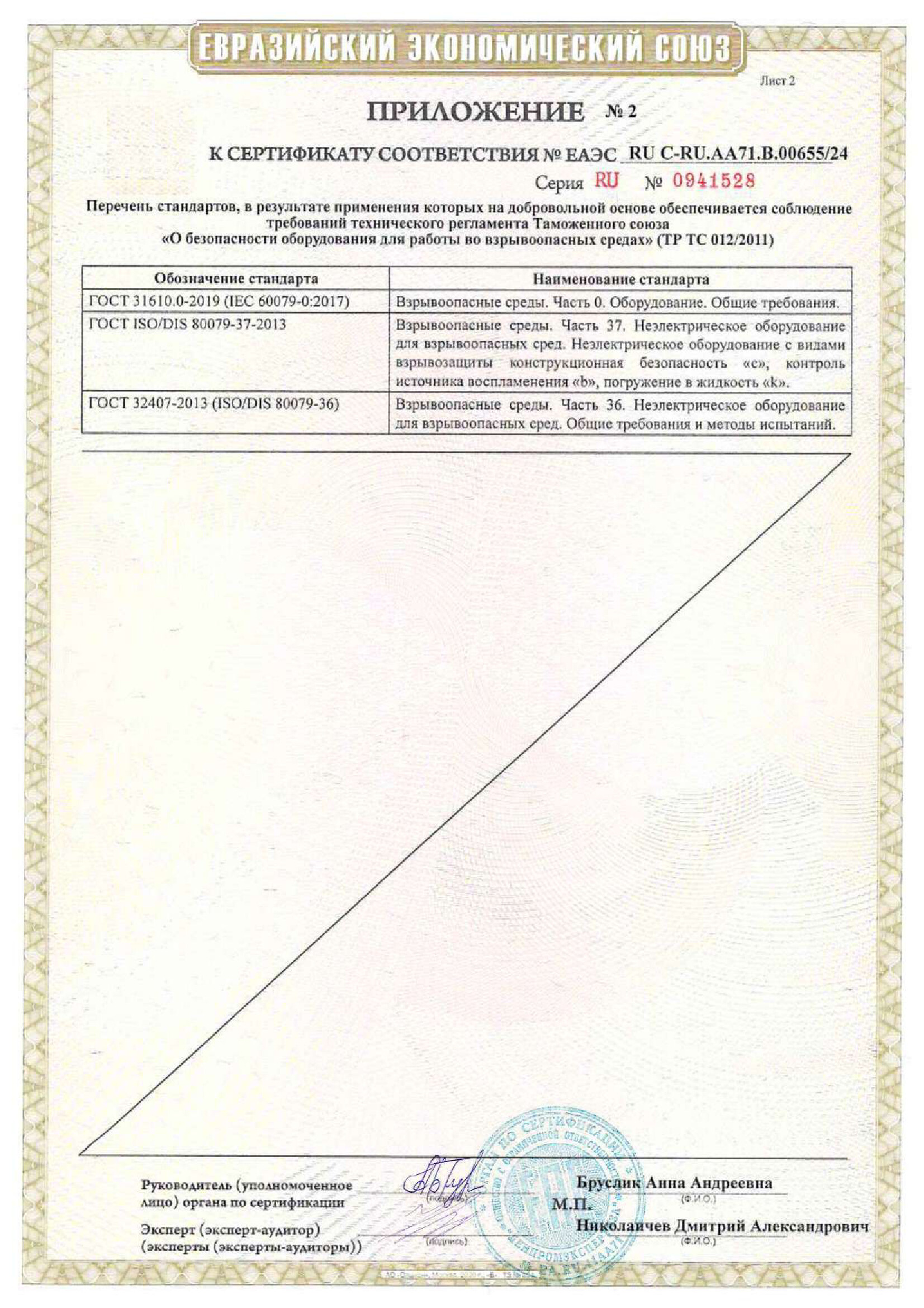

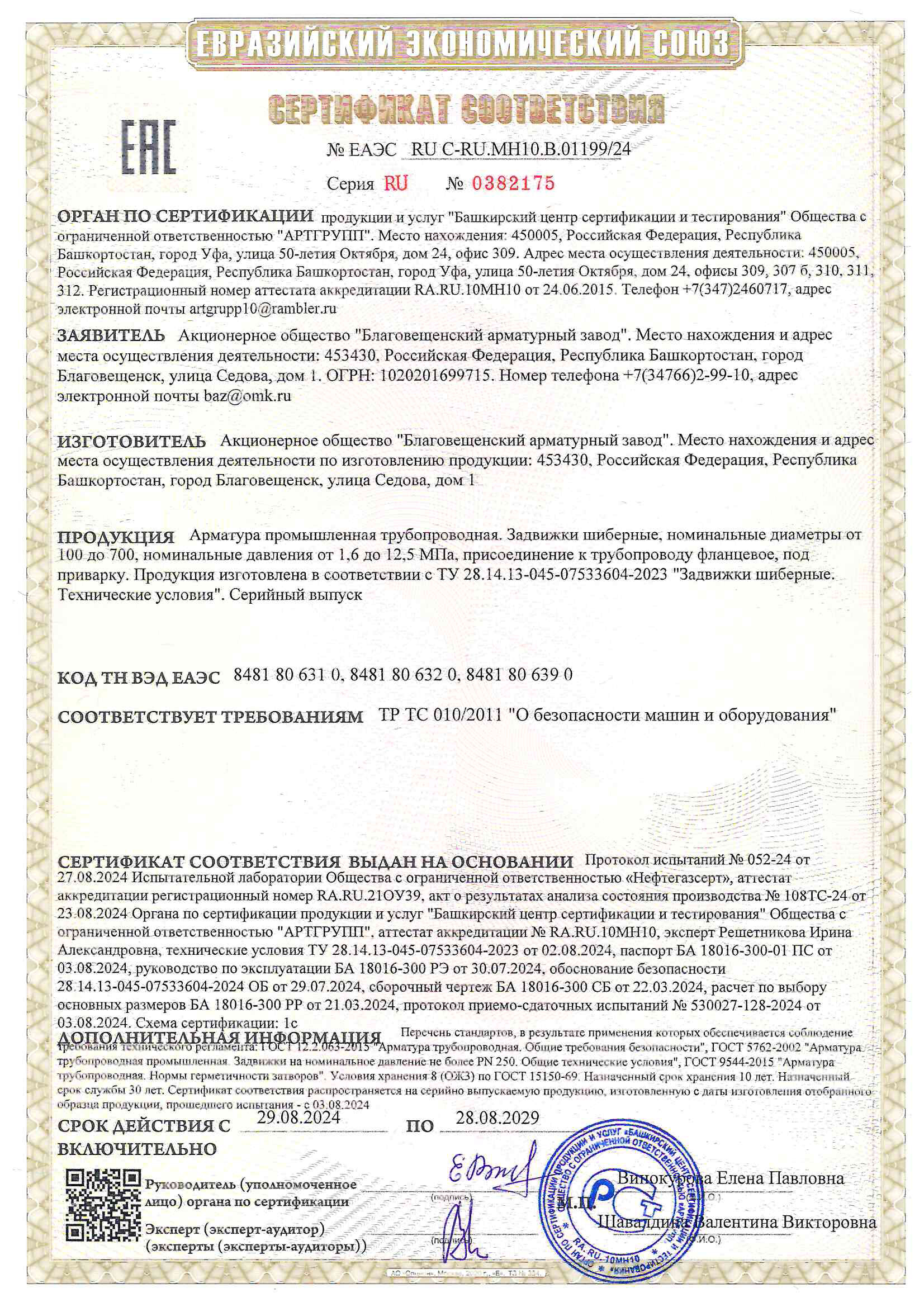

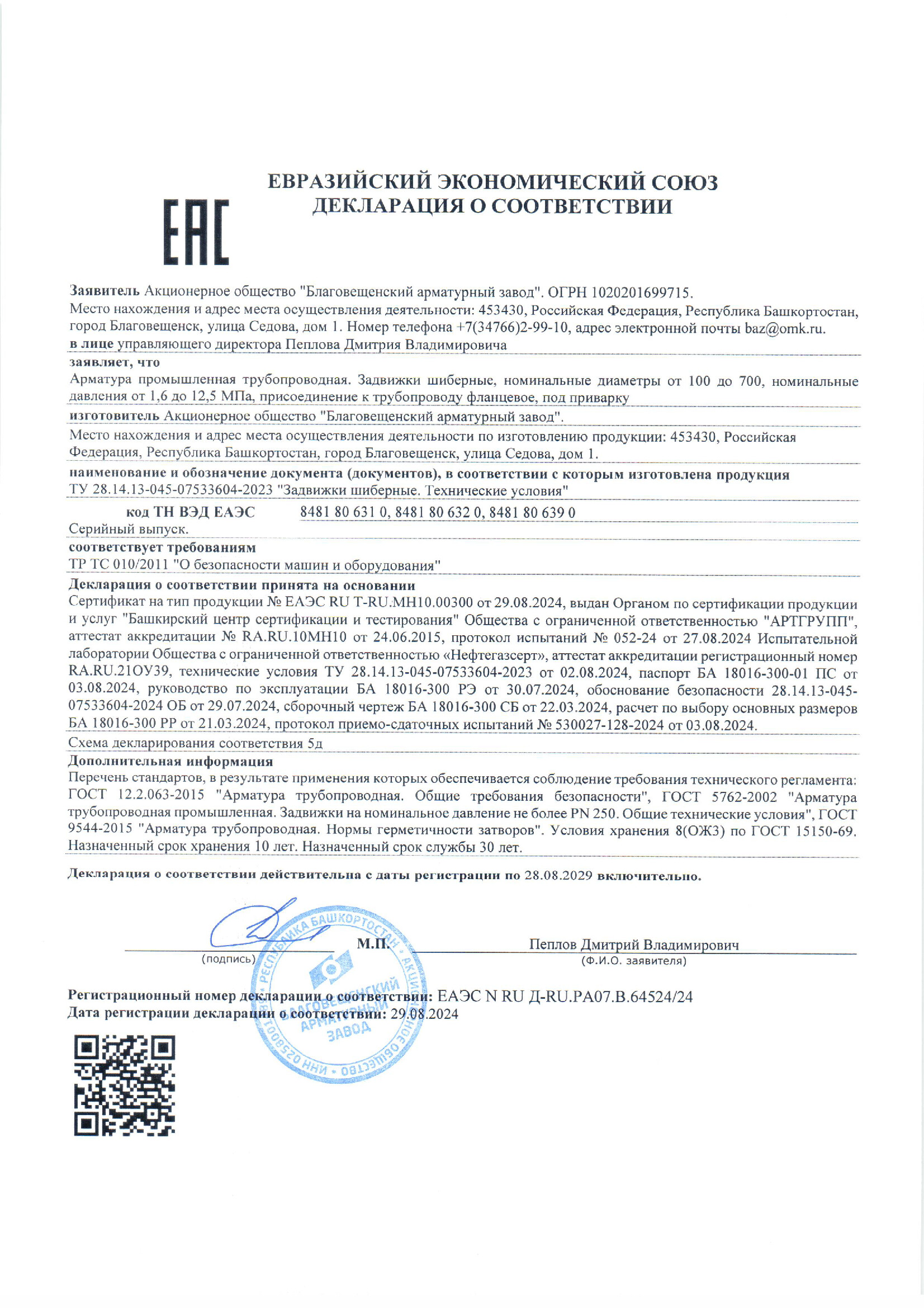

Сертификаты
