Клапаны предохранительные пружинные (СППК)

Диаметр 25-300 мм

Давление 1,6–25,0 МПа

Температура от –110̊ С до +600 ̊ С

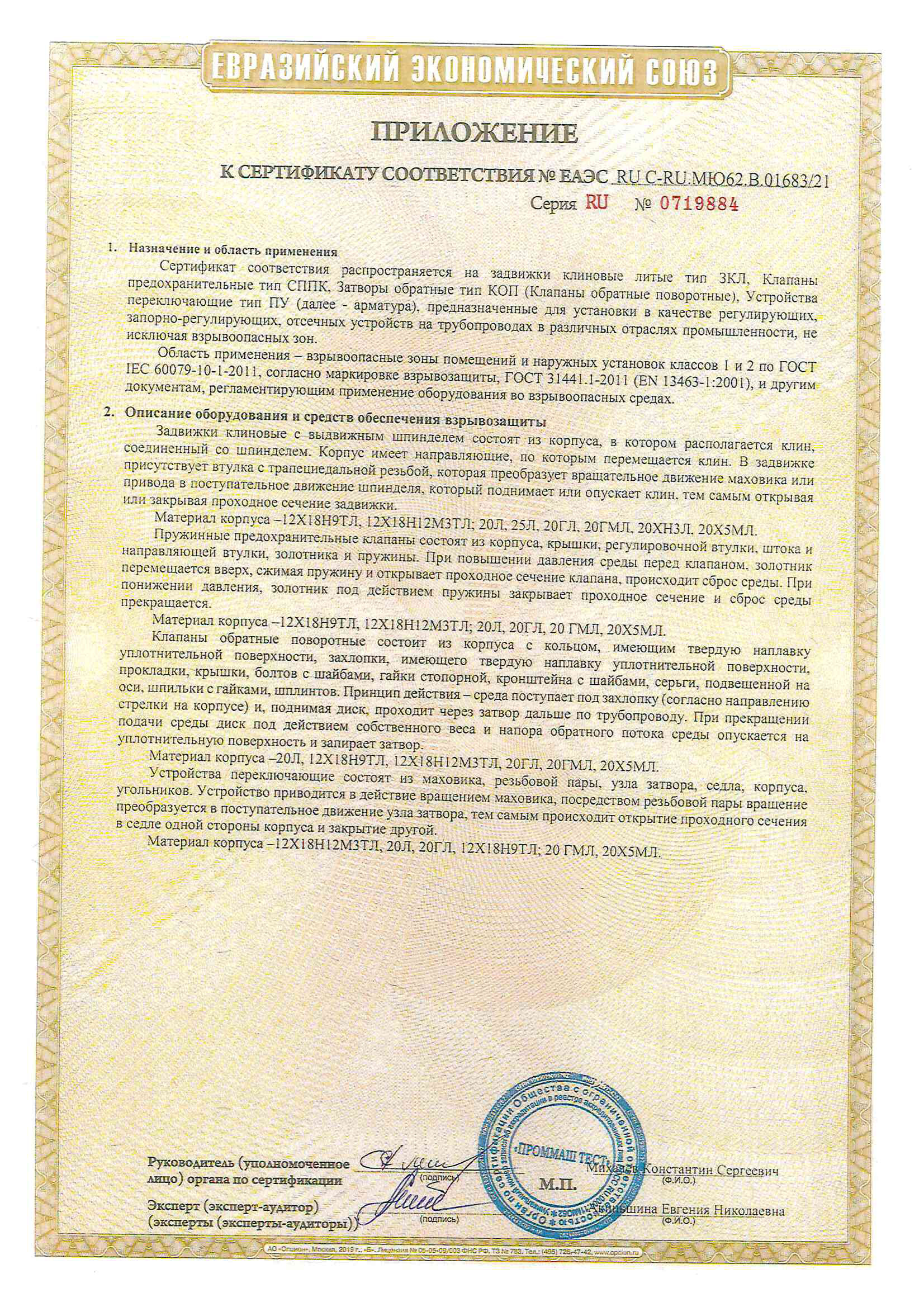

Клапаны предохранительные пружинные – эти тип трубопроводной арматуры, предназначенной для защиты оборудования от аварийного недопустимого превышения установленного давления путем автоматического сброса рабочей среды в атмосферу или отводящий трубопровод.

Открыть каталог

характеристики

РАБОЧАЯ СРЕДА

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, с повышенным содержанием сероводорода, жидкие и газообразные углеводороды, другие среды, в которых скорость коррозии сталей 20Л, 20, 20ГЛ, 09Г2С, 20ГМЛ, 12Х18Н9ТЛ, 12Х18Н10Т не превышает 0,1 мм/год, высокосернистый природный газ

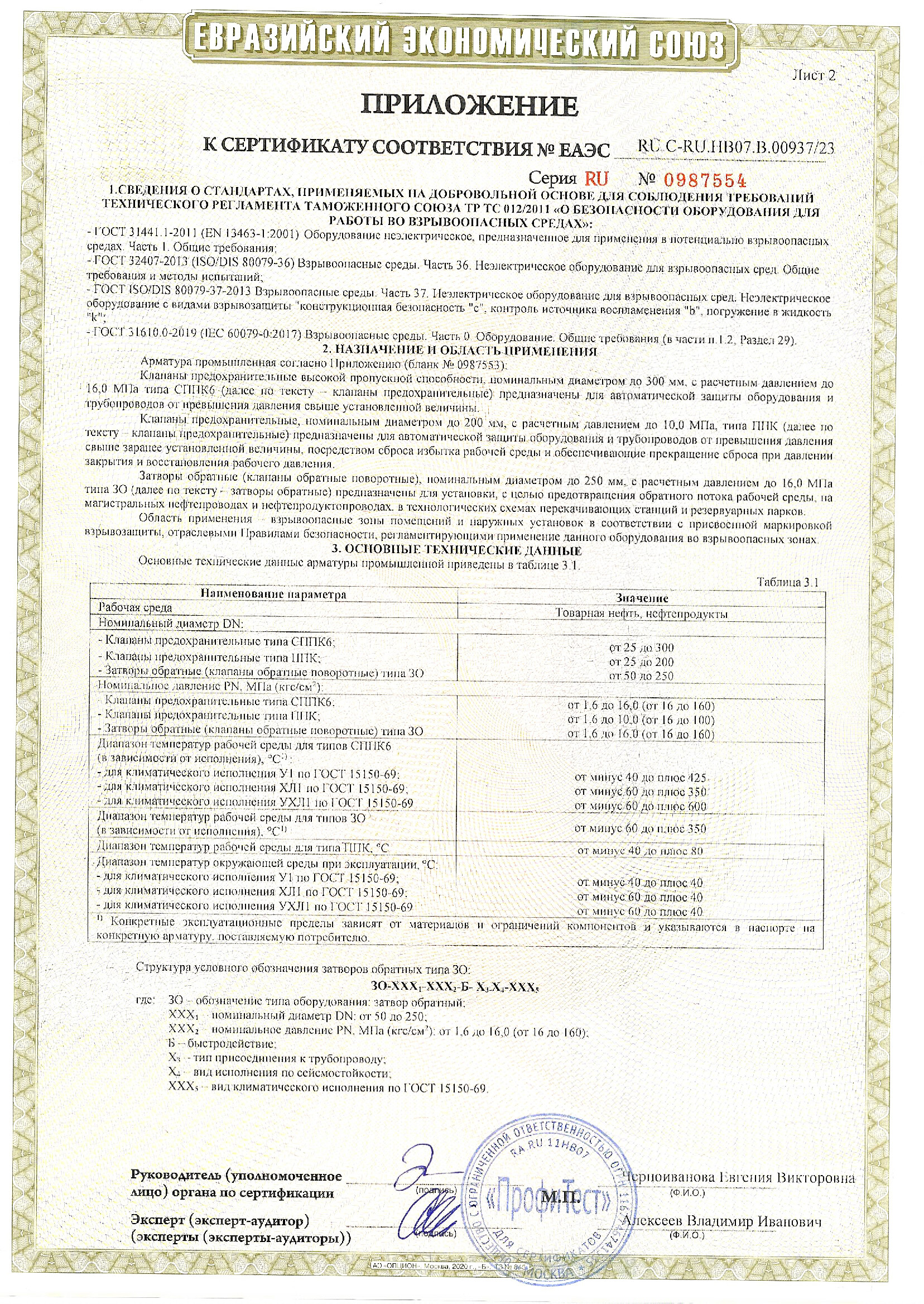

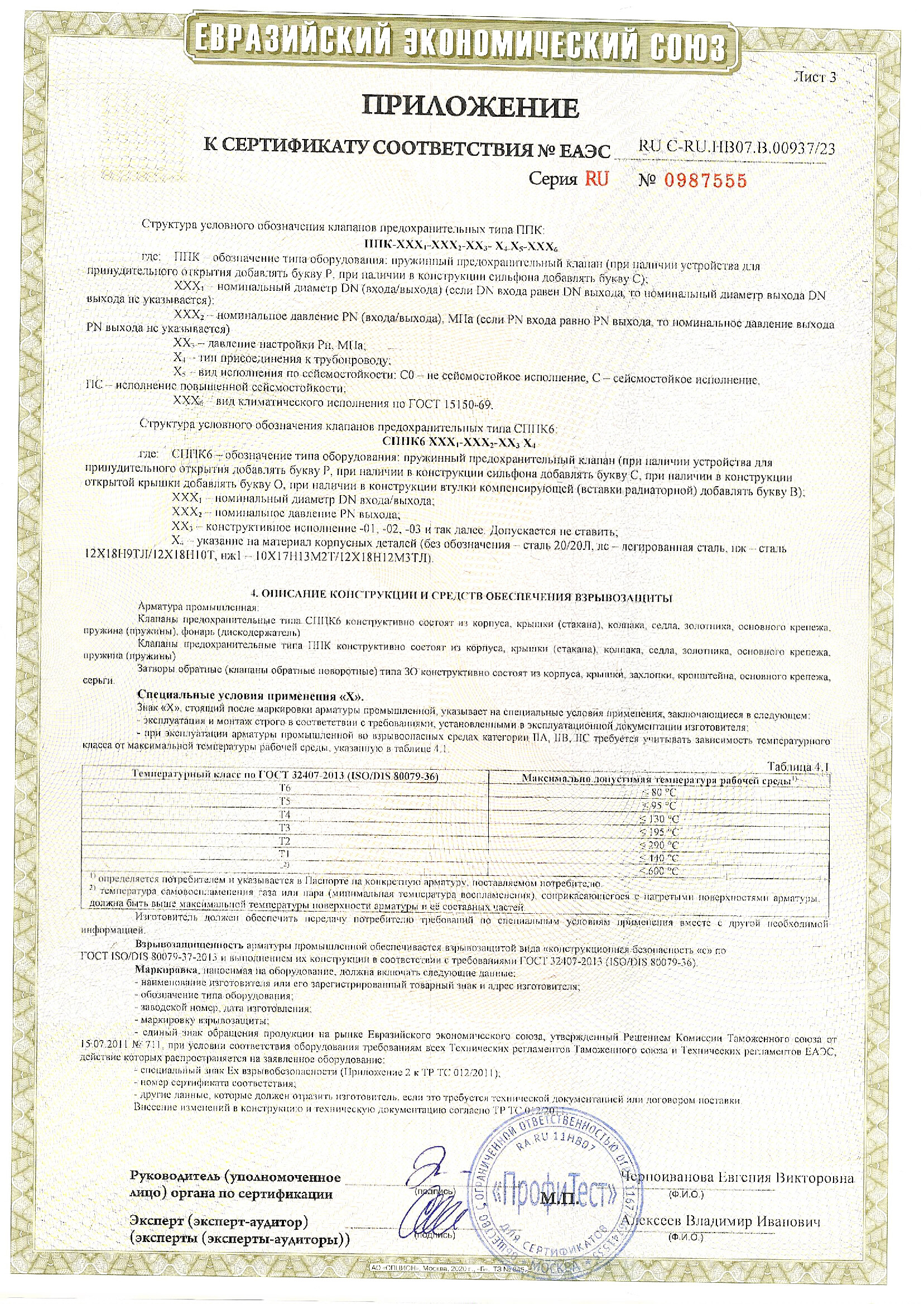

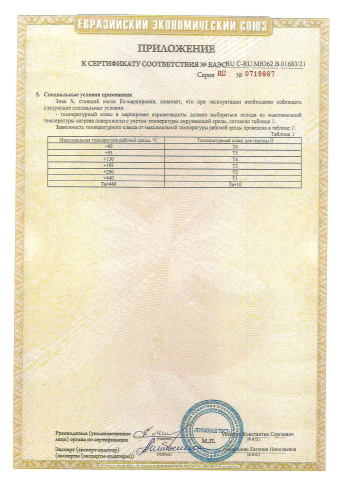

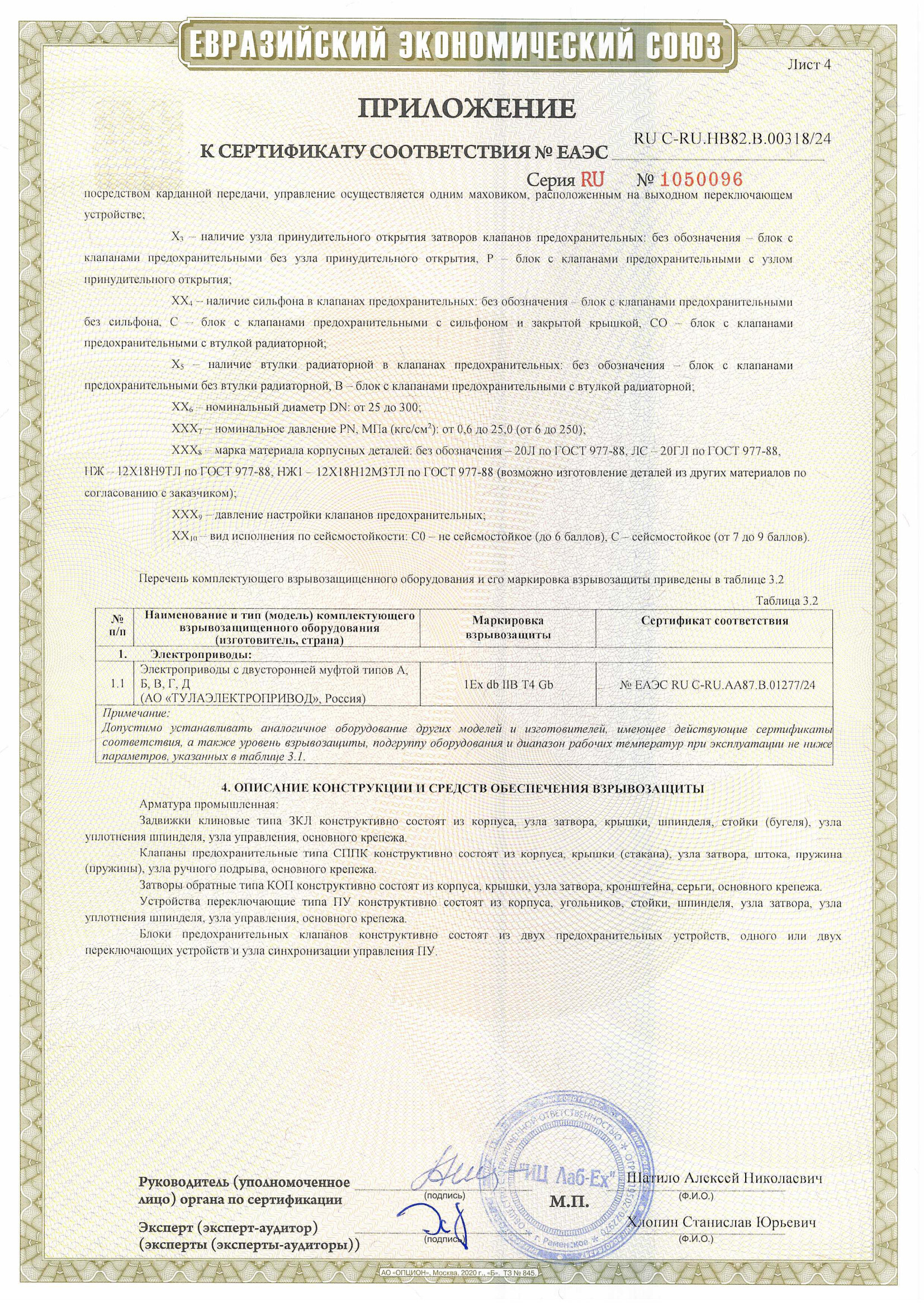

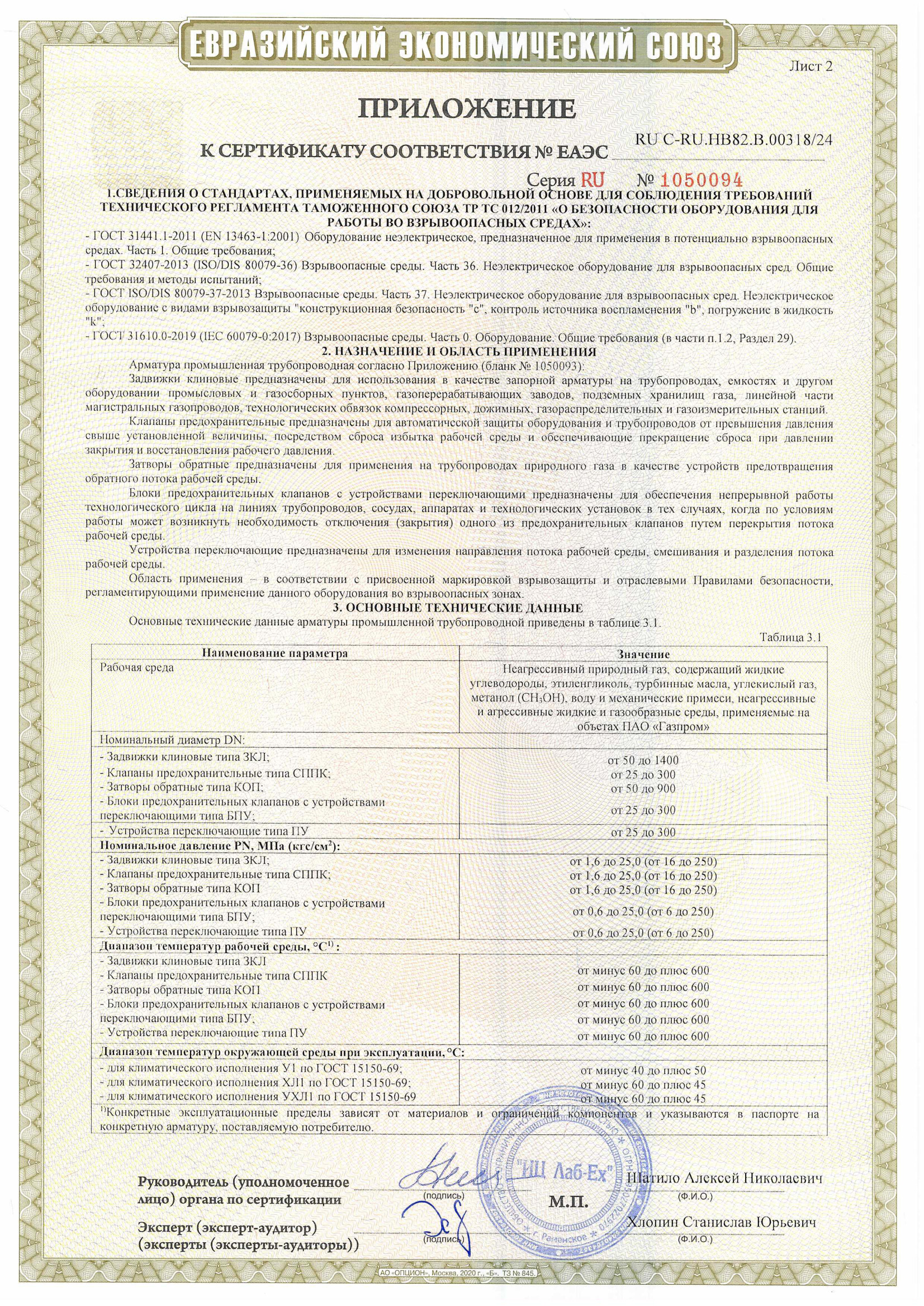

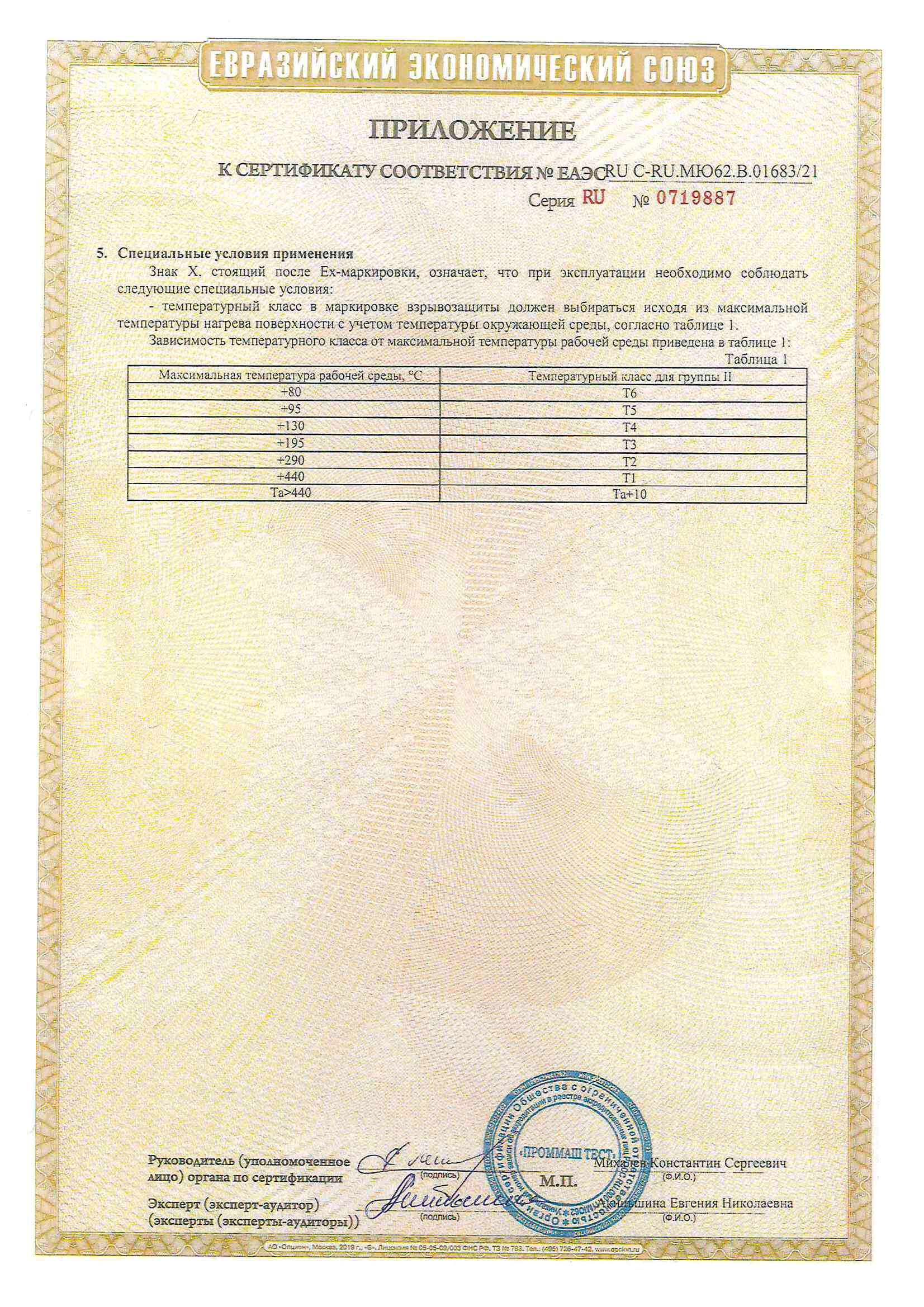

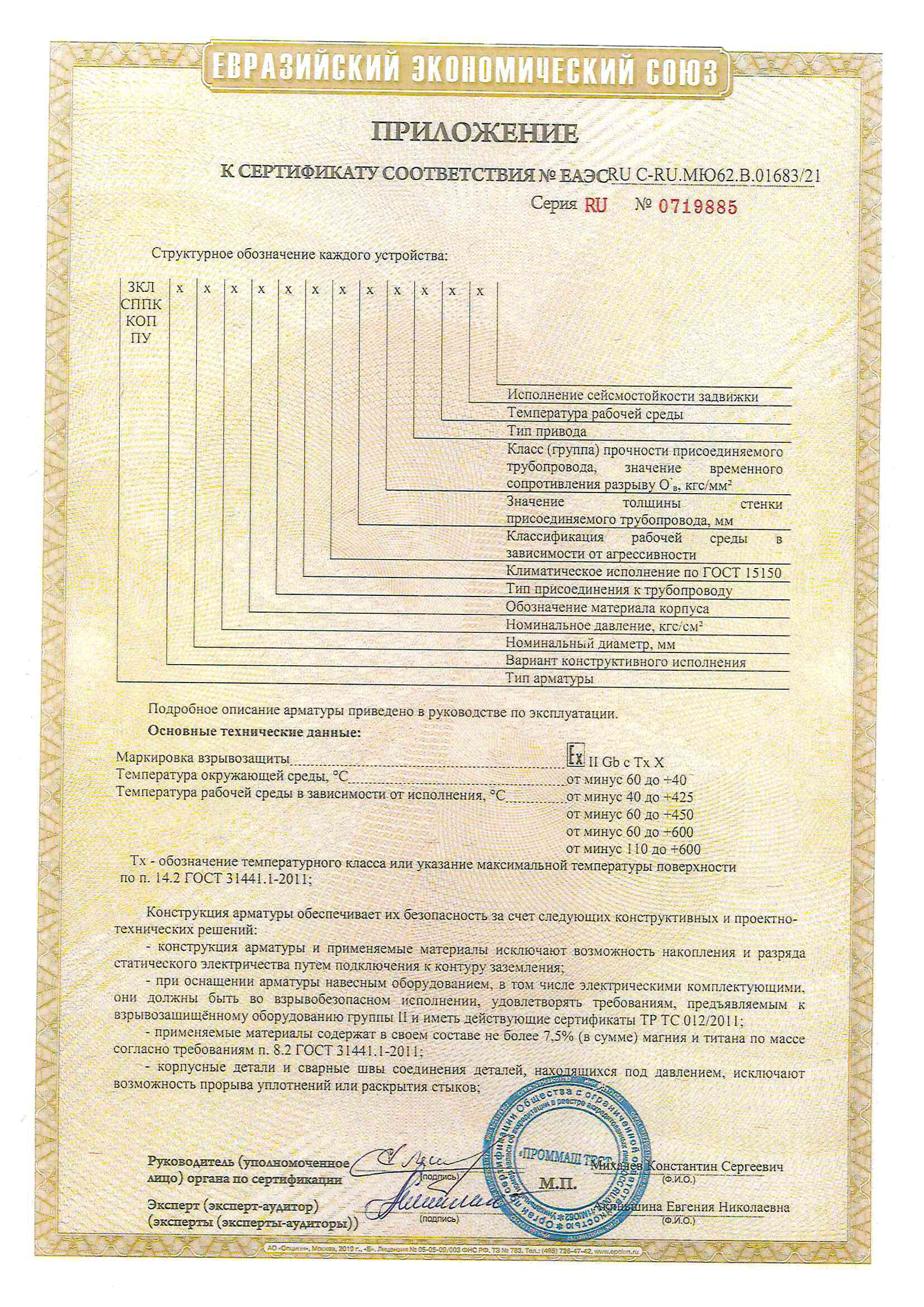

ИЗГОТОВЛЕНИЕ и ПОСТАВКА по ТУ

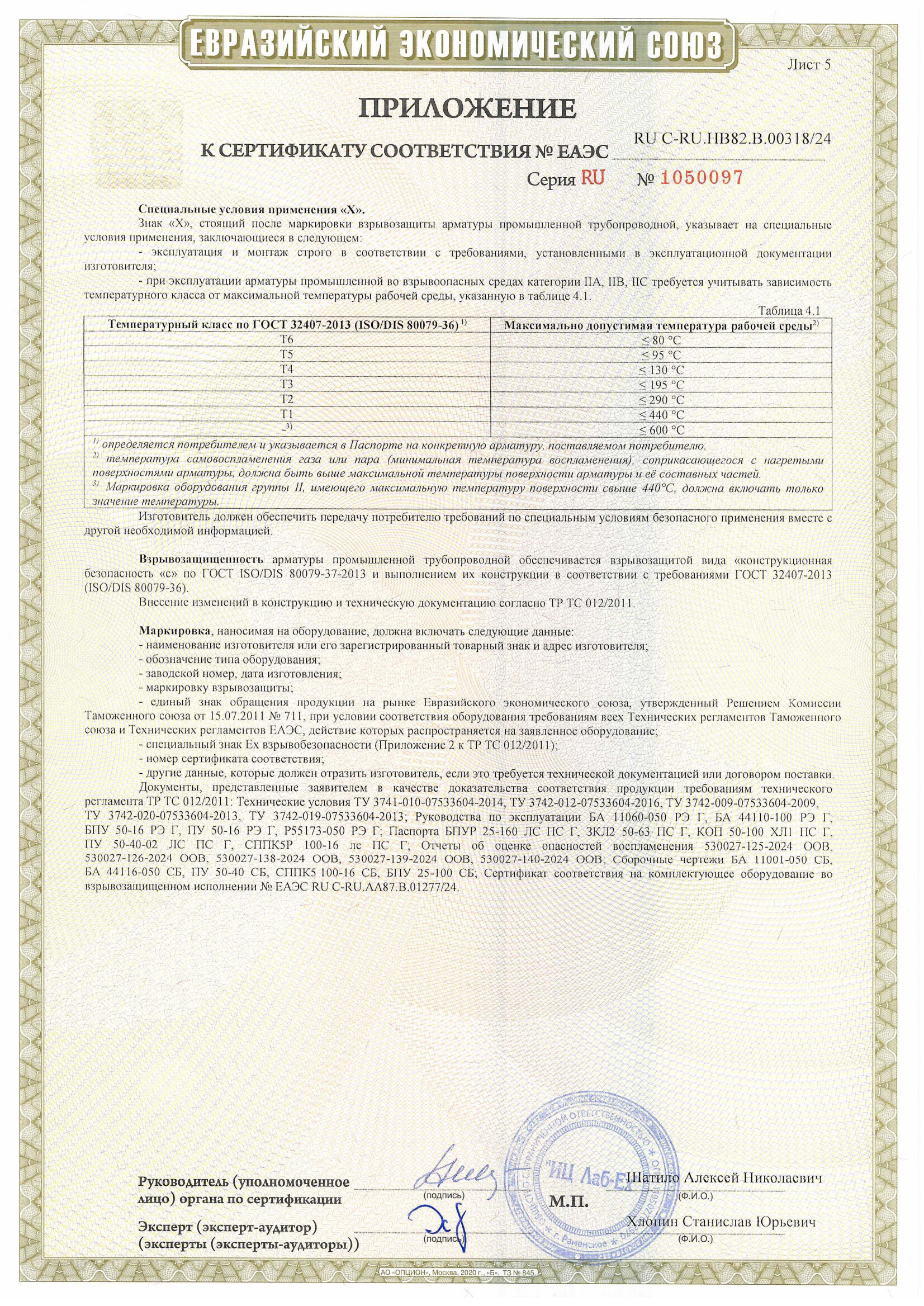

• TУ 3742-004-07533604-2008 – общепромышленного назначения в соответствии с требованиями ГОСТ для СППК 4, 5 поколения

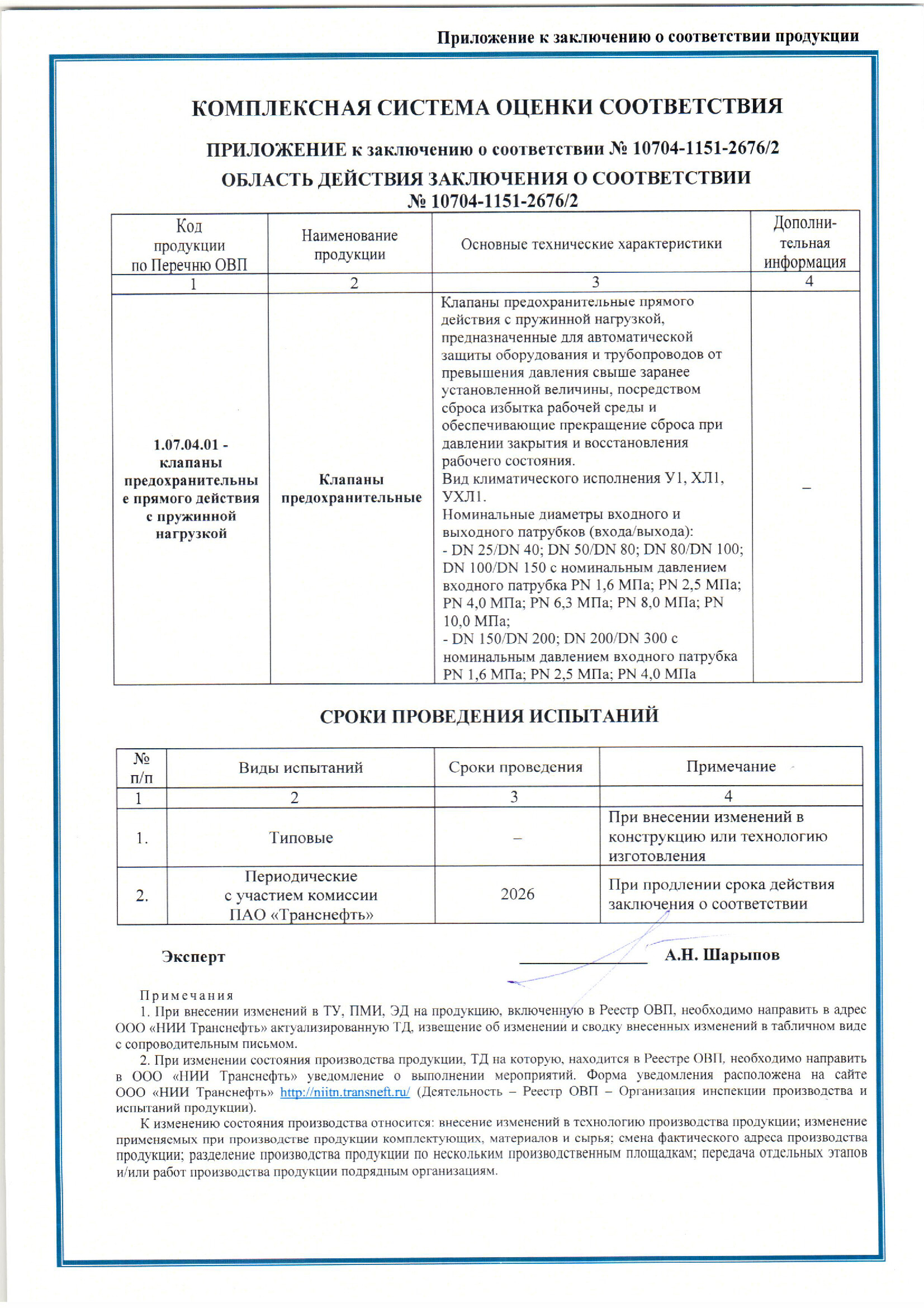

• ТУ 3742-005-07533604-2005 – в соответствии с ОТТ-23.060.30-КТН-135-16 ПАО «Транснефть»

• ТУ 3742-011-07533604-2014 – общепромышленного назначения в соответствии с требованиями ГОСТ для СППК 6 поколения

• ТУ 3742-012-07533604-2016 – в соответствии с СТО Газпром 2-4.1-212-2008

ТИП

Прямого действия, направление подачи среды — под золотник

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

• фланцевое

• клапаны DN 25 PN 100 кгс/см2 могут изготавливаться со штуцерными концами для присоединения к трубопроводу по ГОСТ 2822 или КД

УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ НА ТРУБОПРОВОДЕ

Вертикальное колпаком вверх

ГЕРМЕТИЧНОСТЬ ЗАТВОРА

Класс «В» по ГОСТ 9544

Испытательная среда — воздух или вода

Давление испытаний Рн

Допускается изготовление с другим классом герметичности затвора

СЕЙСМОСТОЙКОСТЬ ПО ШКАЛЕ ИНТЕН- СИВНОСТИ MSK-64

• С0 – не сейсмостойкое исполнение (до 6 баллов)

• С – сейсмостойкое исполнение (от 7 до 9 баллов)

• ПС – сейсмостойкое исполнение (до 10 баллов)

ПРОТИВОДАВЛЕНИЕ

• не более 0,1 Рн для клапанов без сильфона

• не более 0,3 Рн для клапанов с сильфоном

ДАВЛЕНИЕ ЗАКРЫТИЯ КЛАПАНОВ, Рз

Не менее 0,8 Рн

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

• назначенный срок службы – не менее 20 лет

• полный ресурс – не менее 850 циклов (175 200 часов)

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ по ГОСТ 15150

• У1 (от –40 °С до +40 °С)

• ХЛ1 (от –60 °С до +40 °С)

• УХЛ1 (от –60 °С до +40 °С)

СТРОИТЕЛЬНЫЕ ДЛИНЫ

По ГОСТ 16587 или по КД

ОСОБЕННОСТИ КОНСТРУКЦИИ

• с узлом ручного подрыва (СППК Р)- для проверки исправности действия в рабочем состоянии

• с сильфоном (СППК С) — это клапаны уравновешенного типа, сильфон компенсирует действие противодавления на выходе из клапана, защищает пружину клапана от вредного воздействия повышенной или пониженной температуры рабочей среды

• с компенсирующей втулкой (СППК В) – для обеспечения работоспособности клапанов при высоких температурах рабочей среды

• с открытой крышкой (СППК О)– для обеспечения работоспособности клапанов при высоких температурах рабочей среды

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

ответные фланцы, прокладки, шпильки, гайки

ПРИ ЗАКАЗЕ НЕОБХОДИМО ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ, ЛИБО УКАЗАТЬ

• наименование изделия, обозначение, обозначение типа (по таблице фигур)

• номинальный диаметр входного патрубка, DN, мм

• номинальное давление, PN, кгс/см2

• давление настройки, (Рн, кгс/см2) или номер пружины. При этом необходимо учитывать действие противодавления, если оно имеется в системе на выходе из клапана

• материал корпуса

• наличие в конструкции клапана узла ручного подрыва

• наличие в конструкции клапана сильфона

• необходимость комплектации клапанов ответными фланцами, прокладками, шпильками, гайками (КОФ)
