Импульсные предохранительные клапаны (ИПК)

Диаметр 25-300 мм

Давление 1,6–16,0 МПа

Температура от –20 ̊С до +80 ̊С

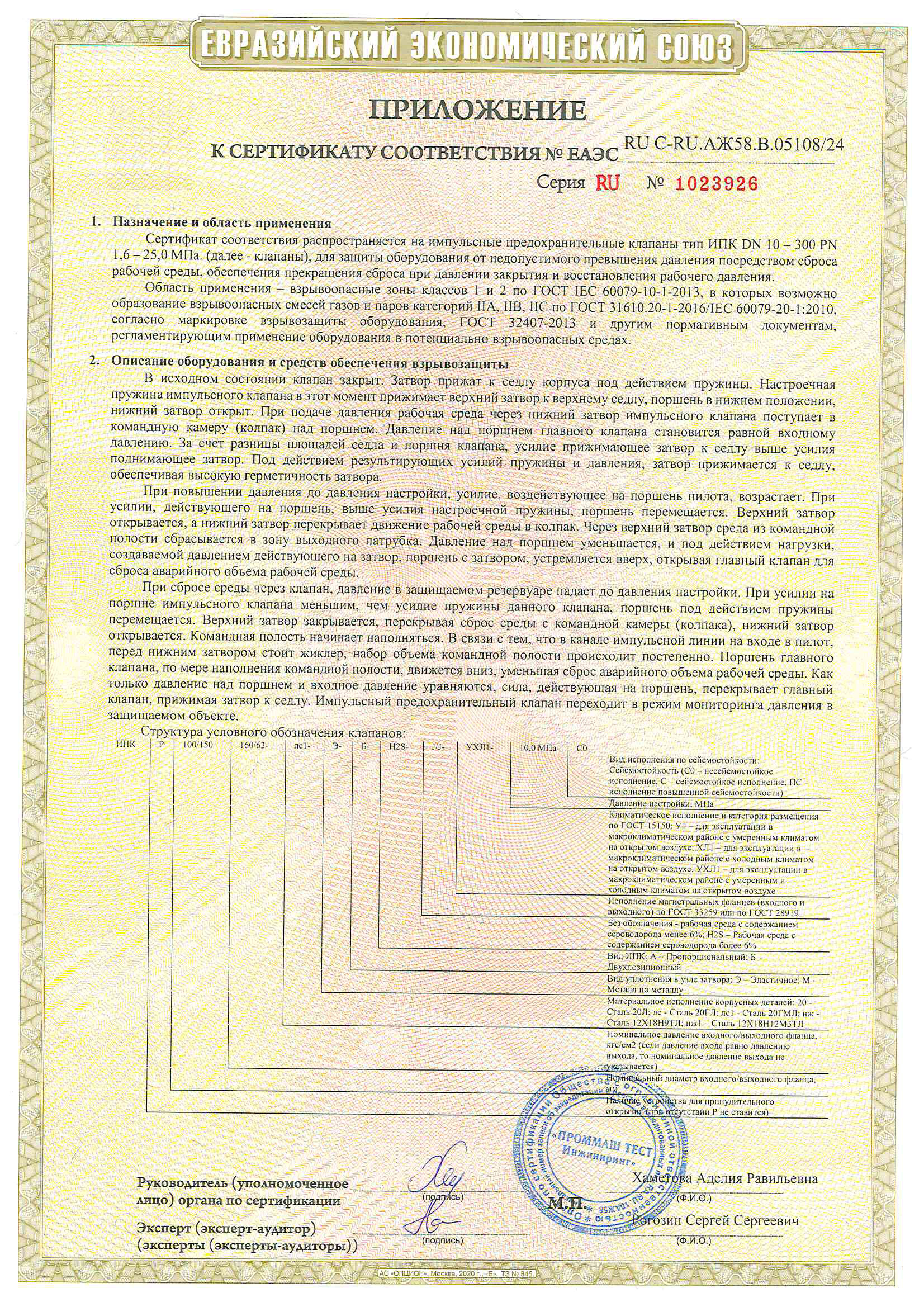

Импульсный предохранительный клапан с пилотным управлением – это тип арматуры, предназначенной для защиты от аварийного повышения давления путем автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. Этот вид клапана отличается от классического пружинного тем, что в нем золотник прижимается к седлу под действием давления самой среды, а не пружины. Это позволяет создавать клапаны с диаметром седла равным номинальному диаметру, значительно увеличивая пропускную способность. Благодаря отсутствию большой пружины, размер пилотных клапанов на 20-80 % меньше пружинных

Открыть каталог

характеристики

РАБОЧАЯ СРЕДА

Жидкая, газообразная среда, пар

ИЗГОТОВЛЕНИЕ и ПОСТАВКА по ТУ

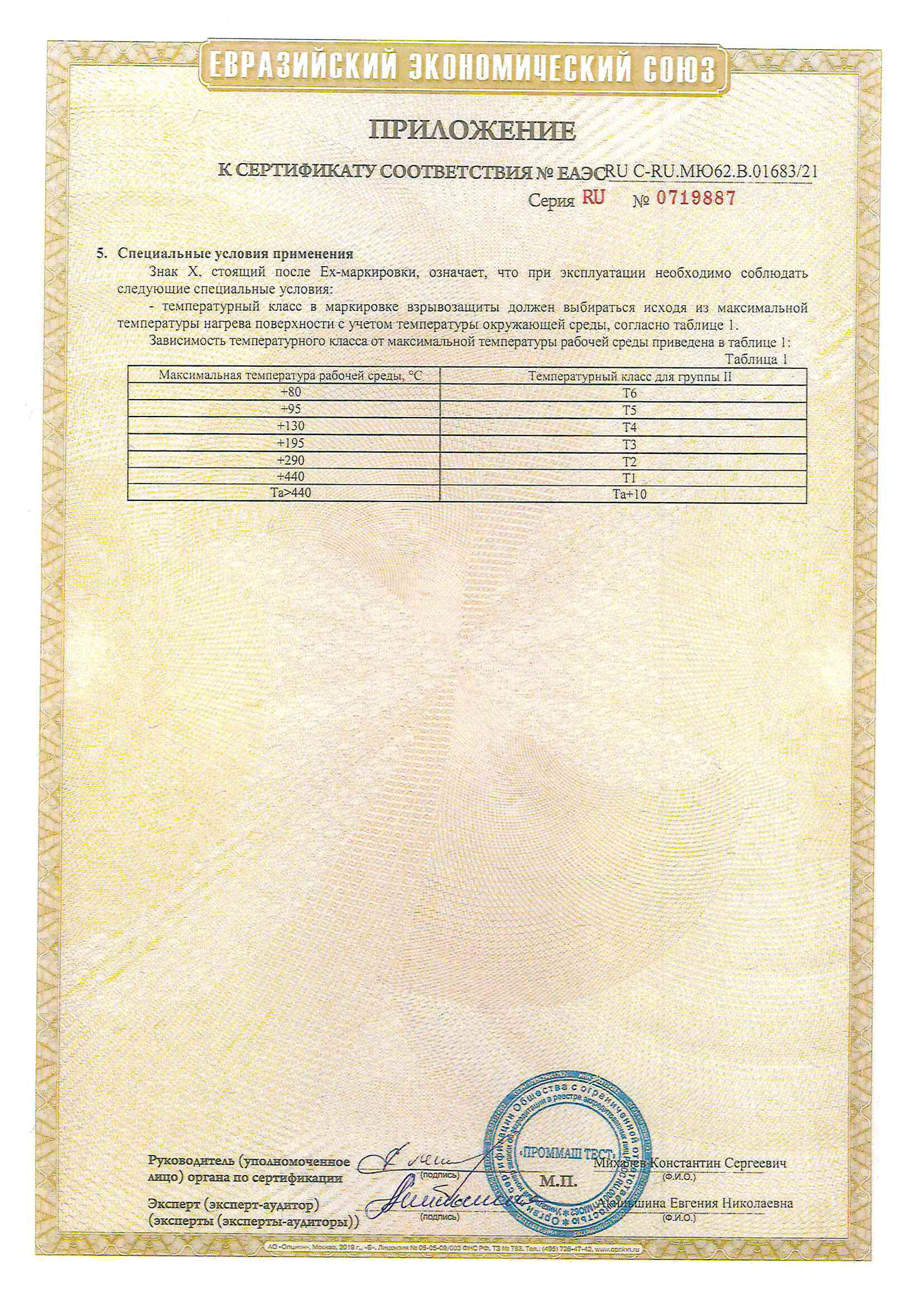

• ТУ 28.14.11-024-07533604-2020 – общепромышленного назначения

• ТУ 28.14.11-032-07533604-2022 – по СТО Газпром 2-4.1-212-2008 (ПАО «Газпром»)

УПЛОТНЕНИЕ ЗАТВОРА

• металл по металлу

• эластичное уплотнение

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

Фланцевое

УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ НА ТРУБОПРОВОДЕ

Вертикальное, колпаком вверх

ГЕРМЕТИЧНОСТЬ ЗАТВОРА

• класс «В» ГОСТ 9544 – затвор «металл-металл»

• класс «А» ГОСТ 9544 – затвор с эластичным уплотнением

Допускается изготовление с другим классом герметичности затвора

СЕЙСМОСТОЙКОСТЬ ПО ШКАЛЕ ИНТЕНСИВНОСТИ MSK-64

• С0 – не сейсмостойкое исполнение (до 6 баллов)

• С – сейсмостойкое исполнение (от 7 до 9 баллов)

• ПС – сейсмостойкое исполнение (до 10 баллов)

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

• назначенный срок службы – 20 лет

• срок службы до списания – 30 лет

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ по ГОСТ 15150

• У1 (от –40°С до +40°С)

• ХЛ1 (от –60°С до +40°С)

• УХЛ1 (от –60°С до +40°С)

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Ответные фланцы, прокладки, шпильки, гайки

ПРИ ЗАКАЗЕ НЕОБХОДИМО ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ, ЛИБО УКАЗАТЬ

• наименование изделия, обозначение, обозначение типа (по таблице фигур)

• номинальный диаметр входного патрубка, DN

• номинальное давление, PN, кгс/см2

• давление настройки, (Рн, кгс/см2) или номер пружины. При этом необходимо учитывать действие противодавления, если оно имеется в системе на выходе из клапана

• материал корпуса

• наличие в конструкции клапана узла ручного подрыва

• наличие в конструкции клапана сильфона

• необходимость комплектации клапанов ответными фланцами, прокладками, шпильками, гайками (КОФ)
