Блоки предохранительных клапанов (БПУ, БПУ.К)

Диаметр 25-300 мм

Давление 1,6–16,0 МПа

Температура от –110 ̊С до +600 ̊С

Блоки предохранительных клапанов предназначены для обеспечения непрерывной работы технологического цикла на линиях трубопроводов, сосудах, аппаратах и технологических установках в тех случаях, когда по условиям работы может возникнуть необходимость отключения (закрытия) одного из предохранительных клапанов путем перекрытия потока рабочей среды. Блок состоит из двух предохранительных устройств (пружинных предохранительных клапанов или двух импульсных предохранительных клапанов), имеющих одинаковую пропускную способность и двух переключающих устройств. С целью синхронного управления переключающие устройства могут быть соединены между собой редукторами, цепной или карданной передачей. По желанию заказчика может быть изготовлен "полублок", состоящий из одного переключающего устройства и двух предохранительных клапанов.

Открыть каталог

характеристики

РАБОЧАЯ СРЕДА

Вода, воздух, пар, природный газ, нефть, жидкие и газообразные нефтепродукты, среды, содержащие сероводород, аммиак, хлор (хлор жидкий по ГОСТ 6718-93 и газообразный с содержанием влаги не более 0,04 % (для Dn 50 - 500), растворы пенообразователей, другие среды, в которых скорость коррозии деталей, соприкасающихся со средой не более 0,1 мм/год

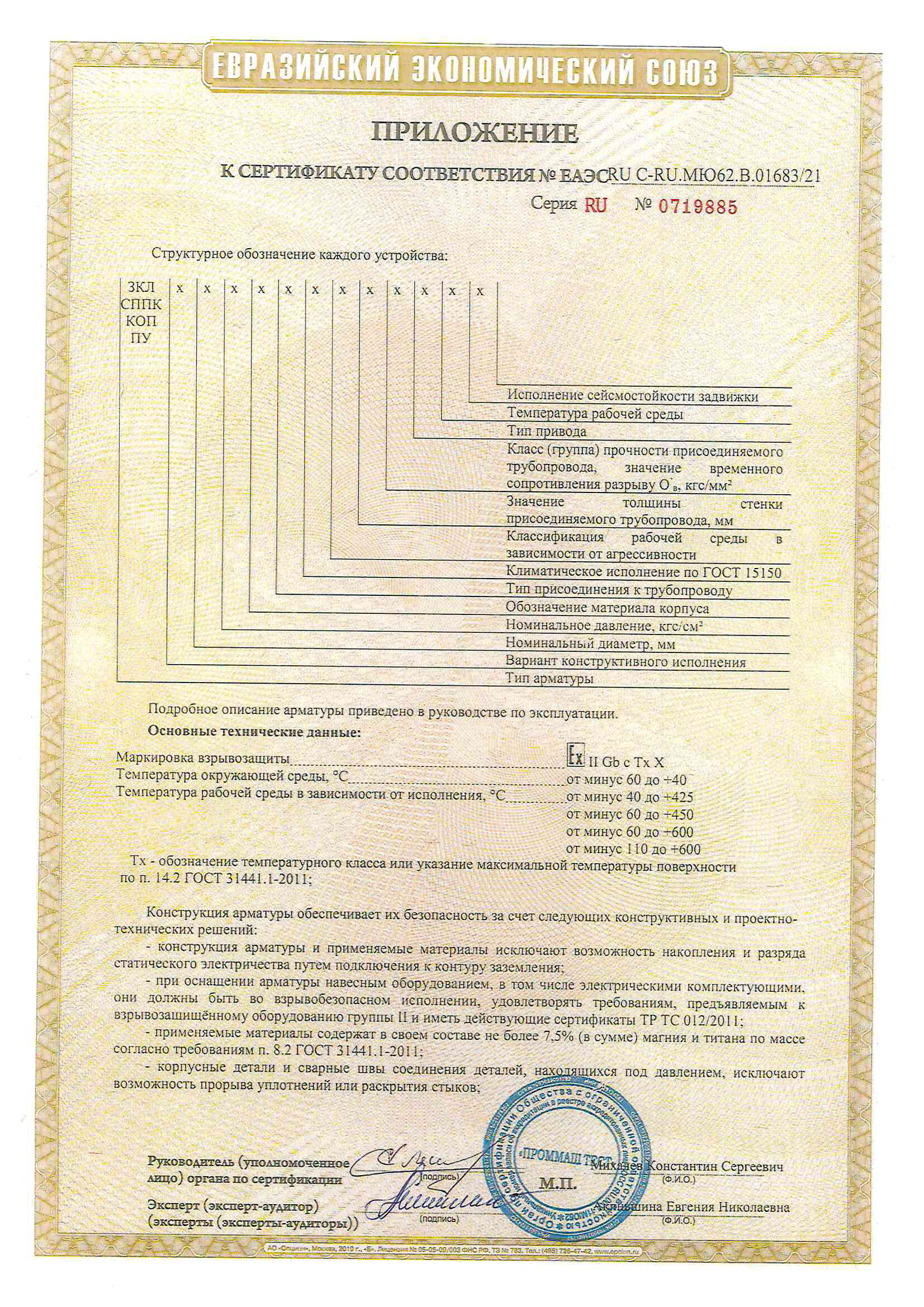

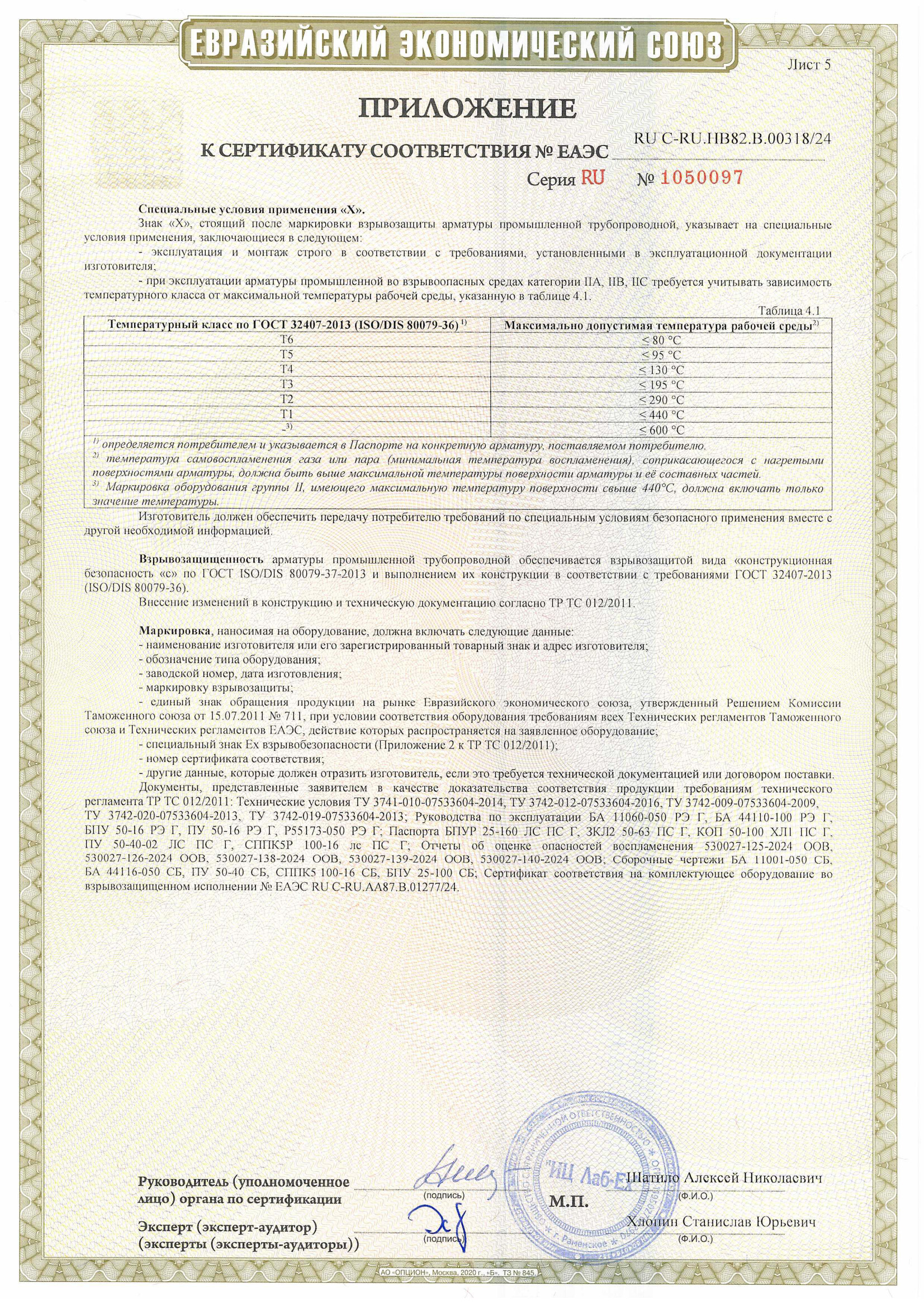

ИЗГОТОВЛЕНИЕ и ПОСТАВКА по ТУ

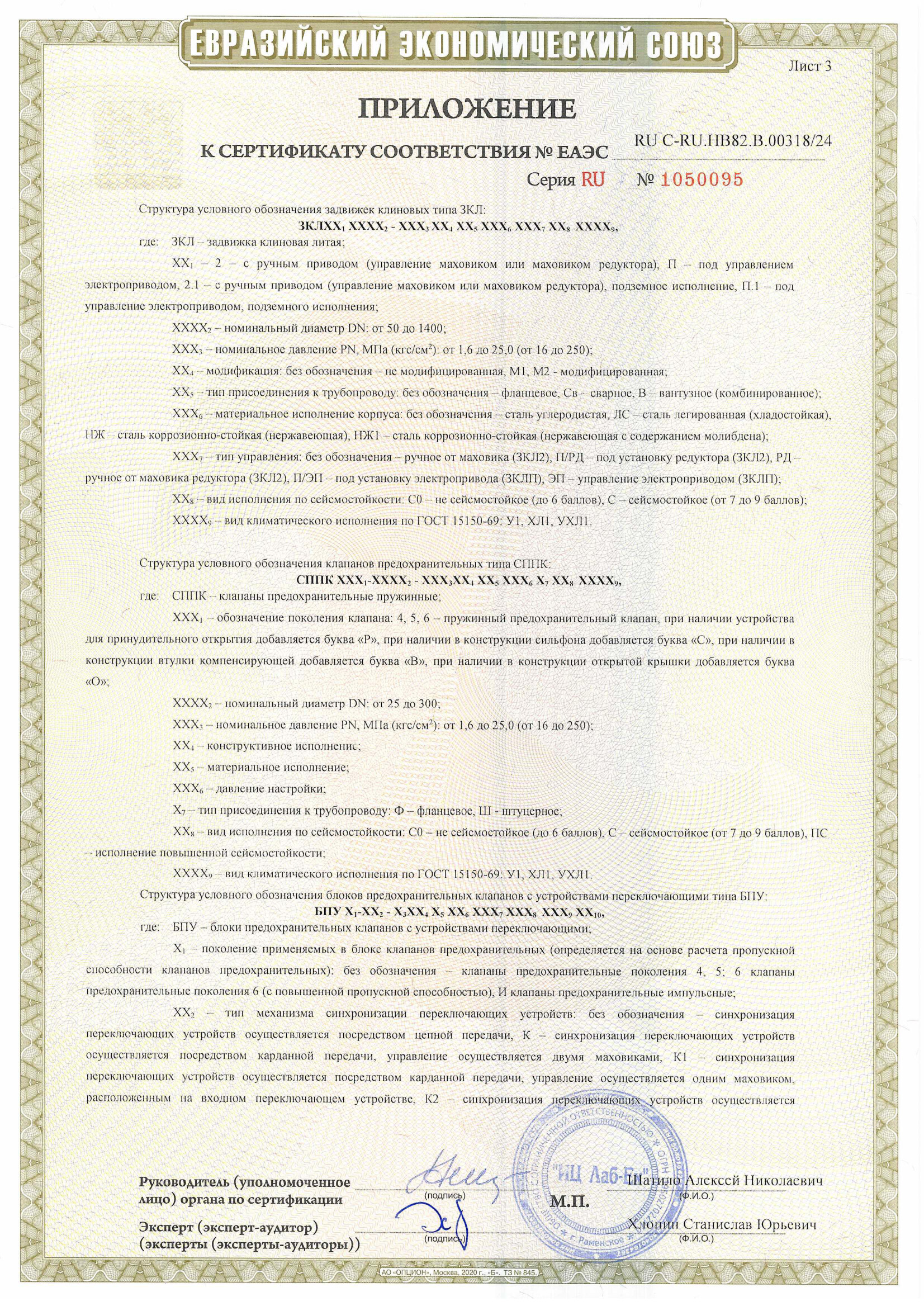

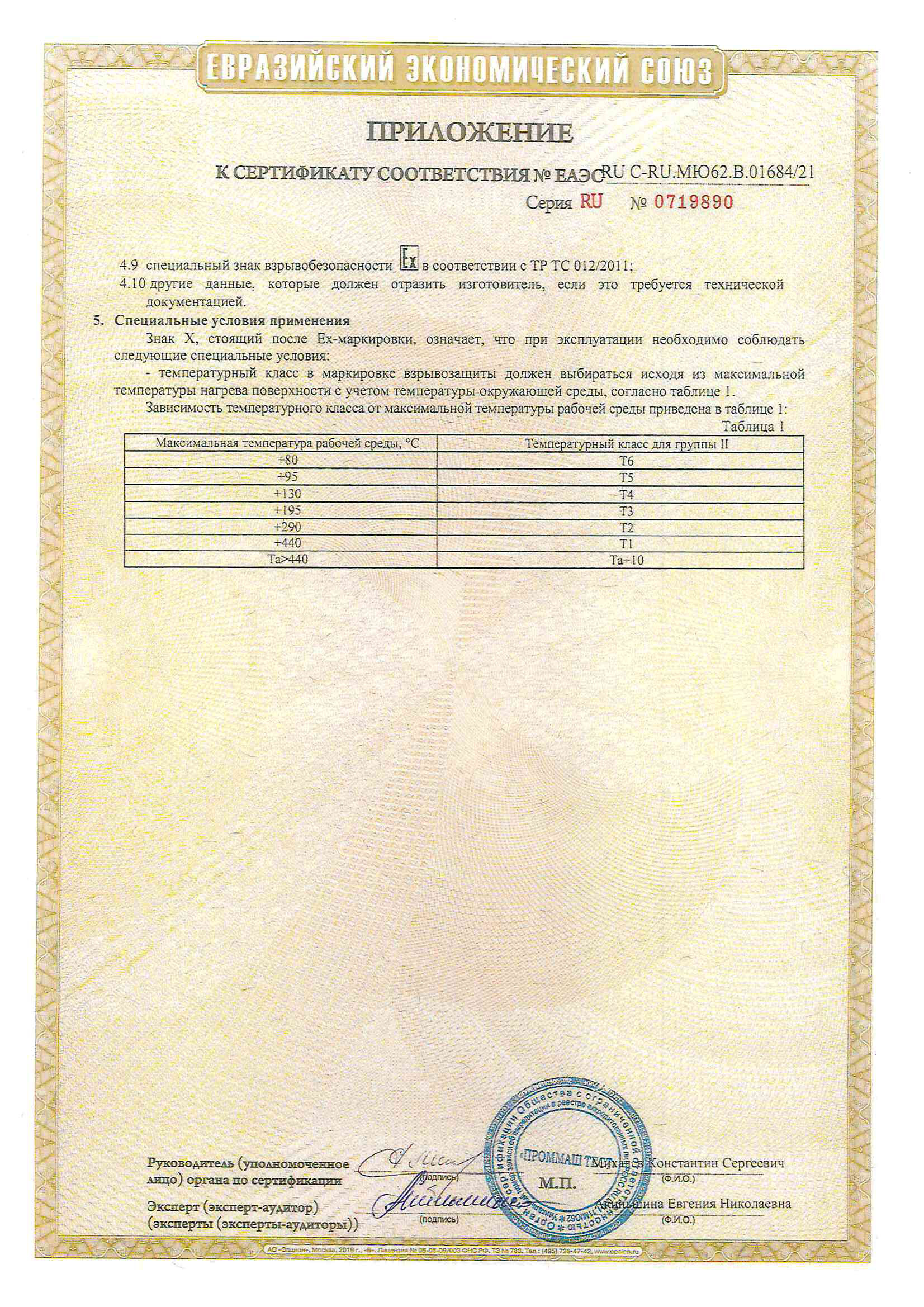

• ТУ 3742-015-07533604-2020 – общепромышленного назначения

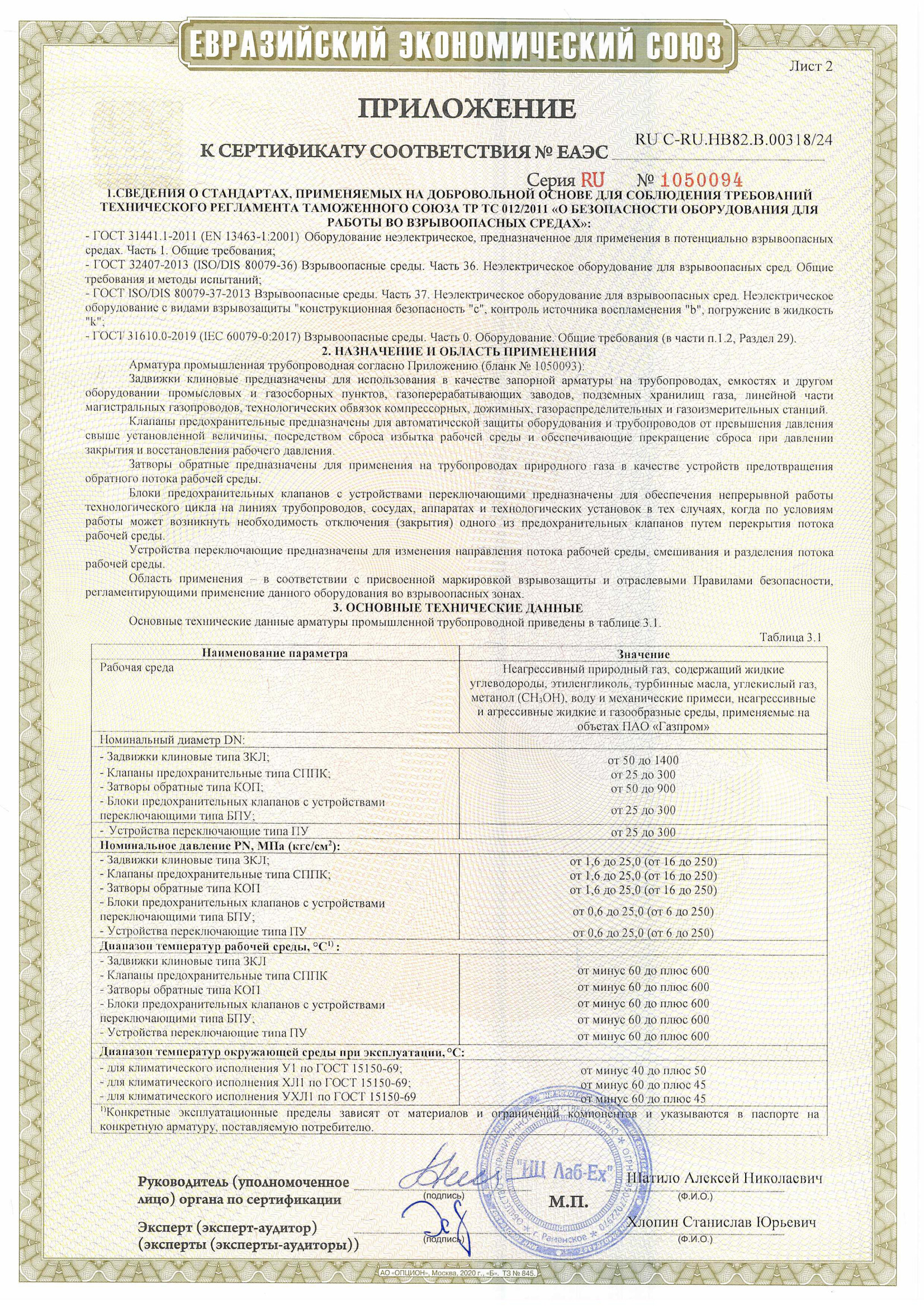

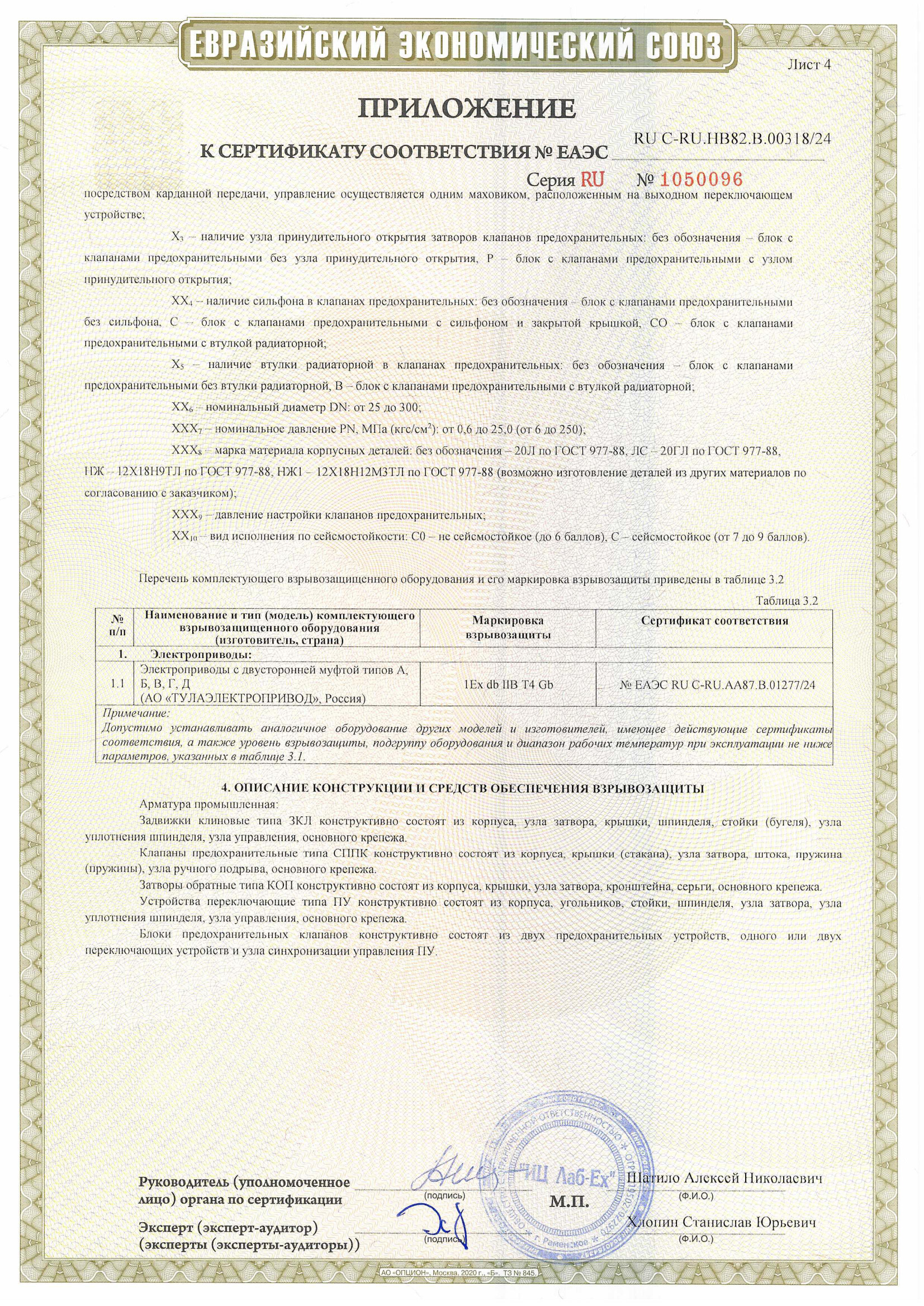

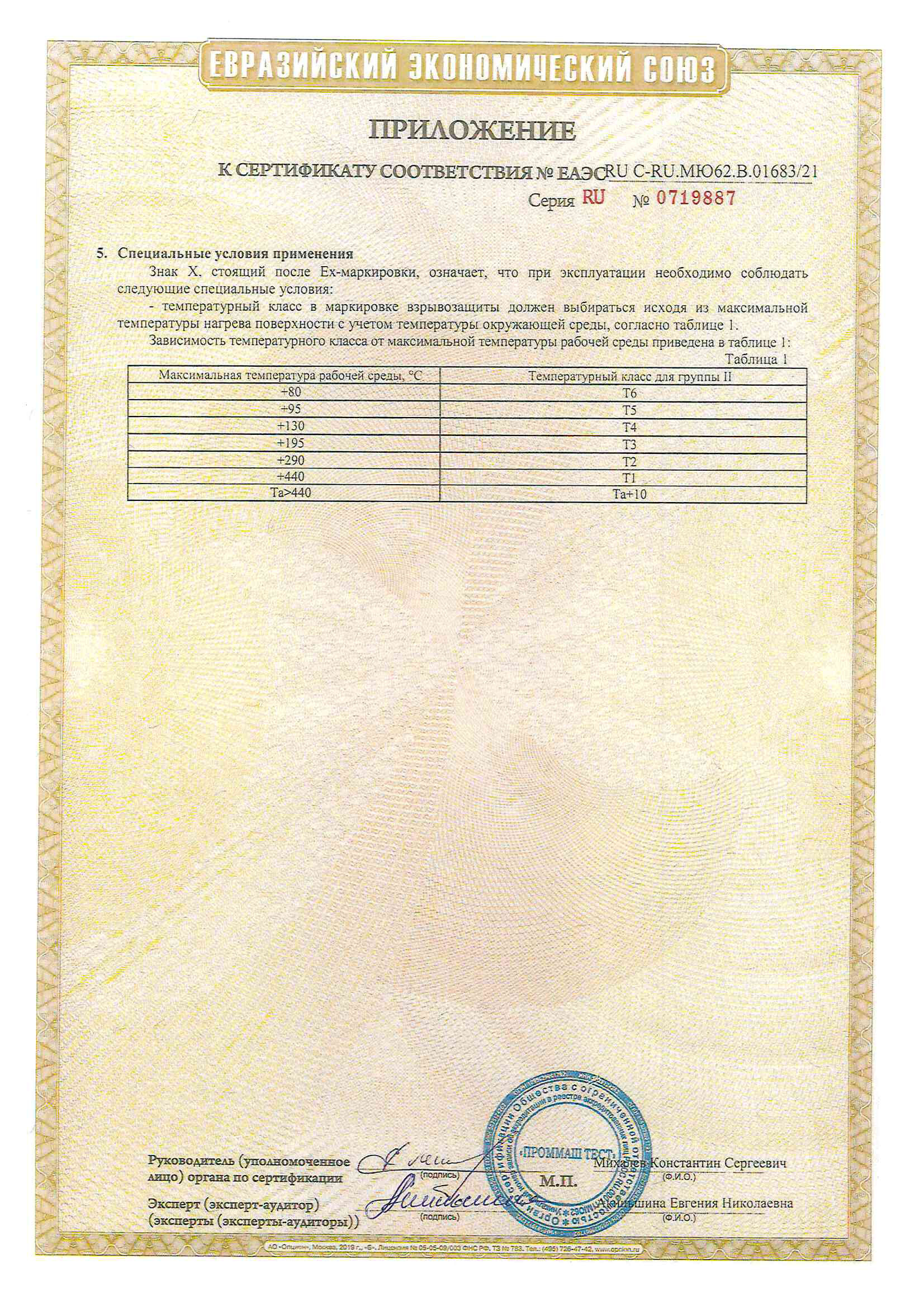

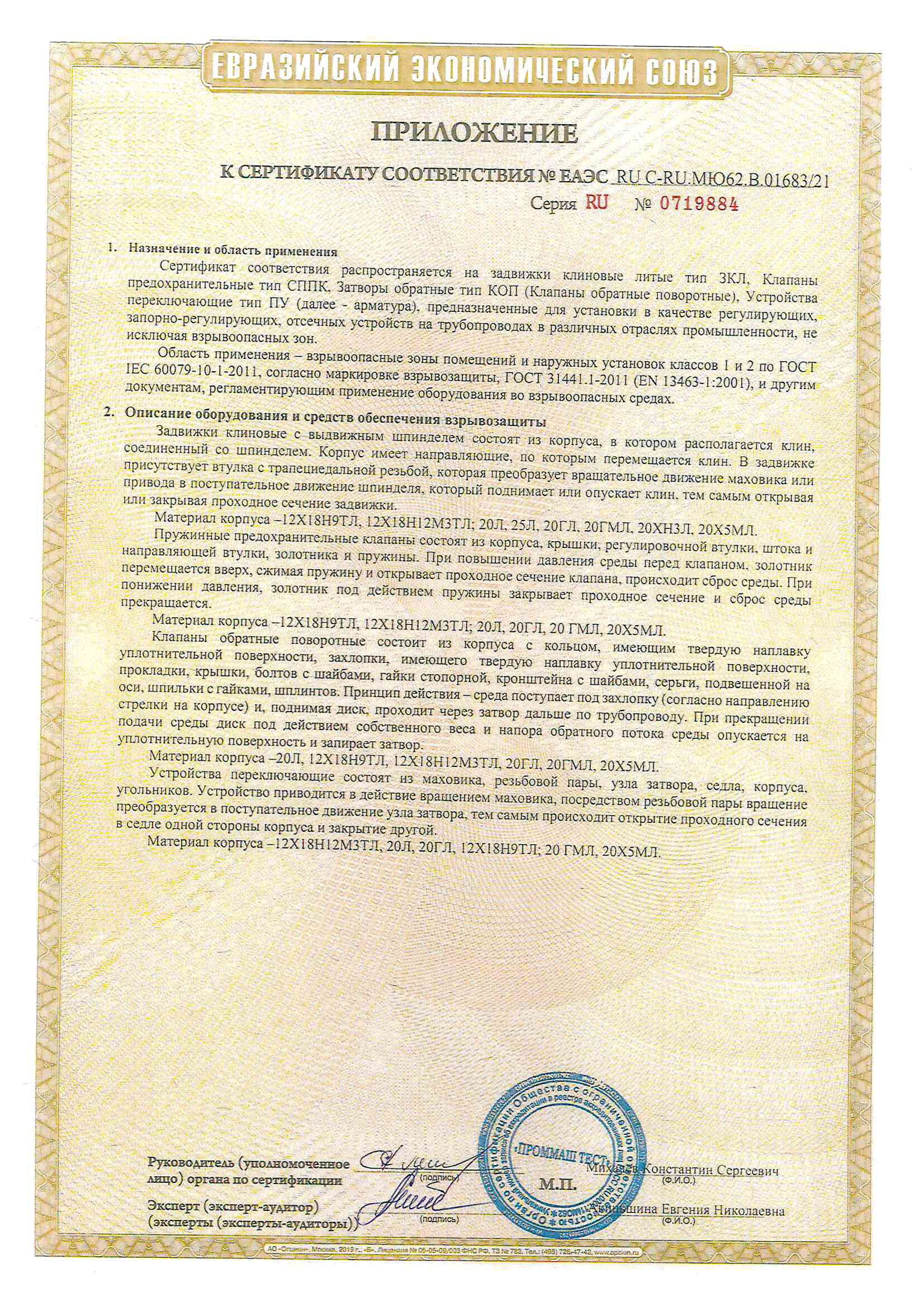

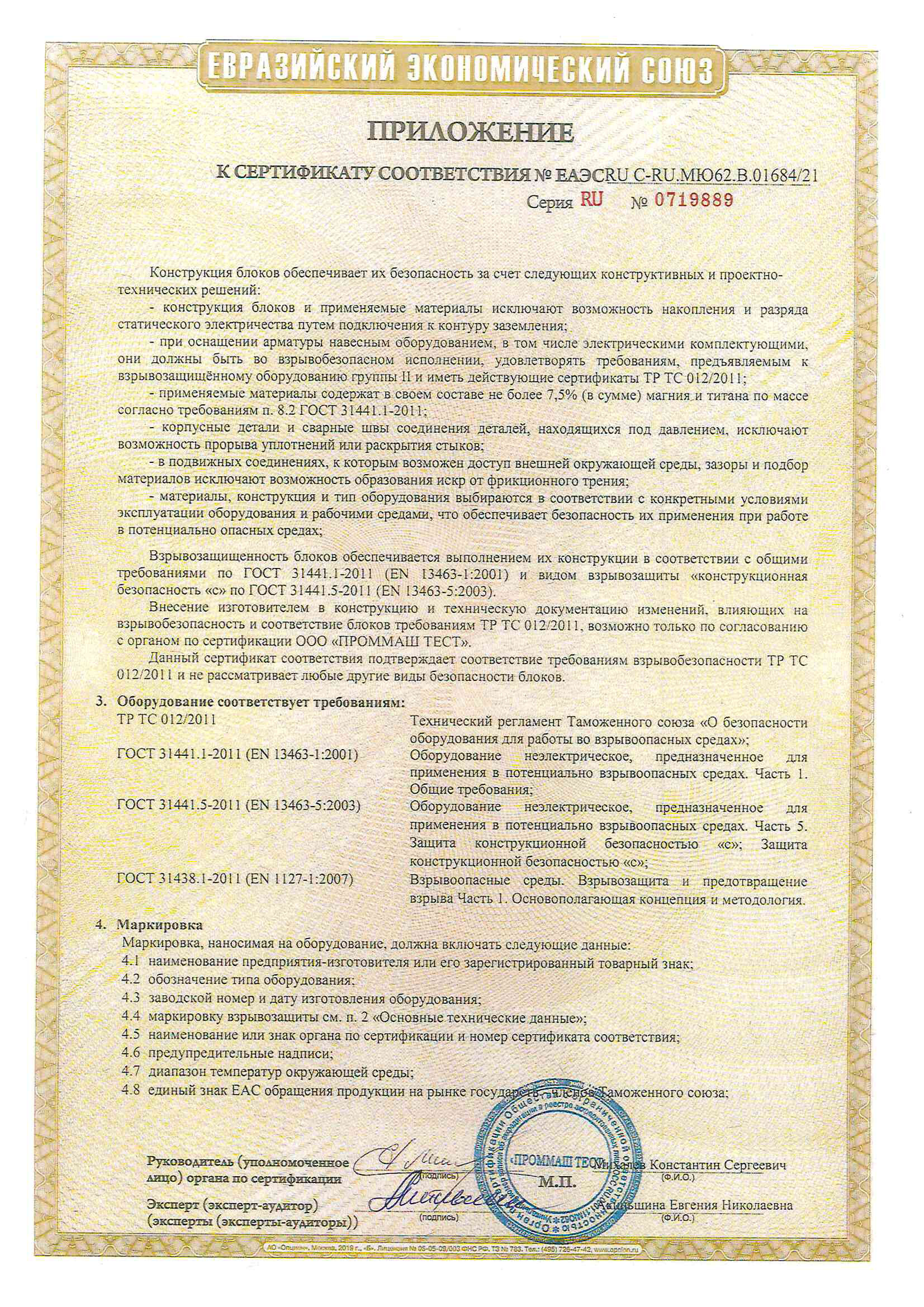

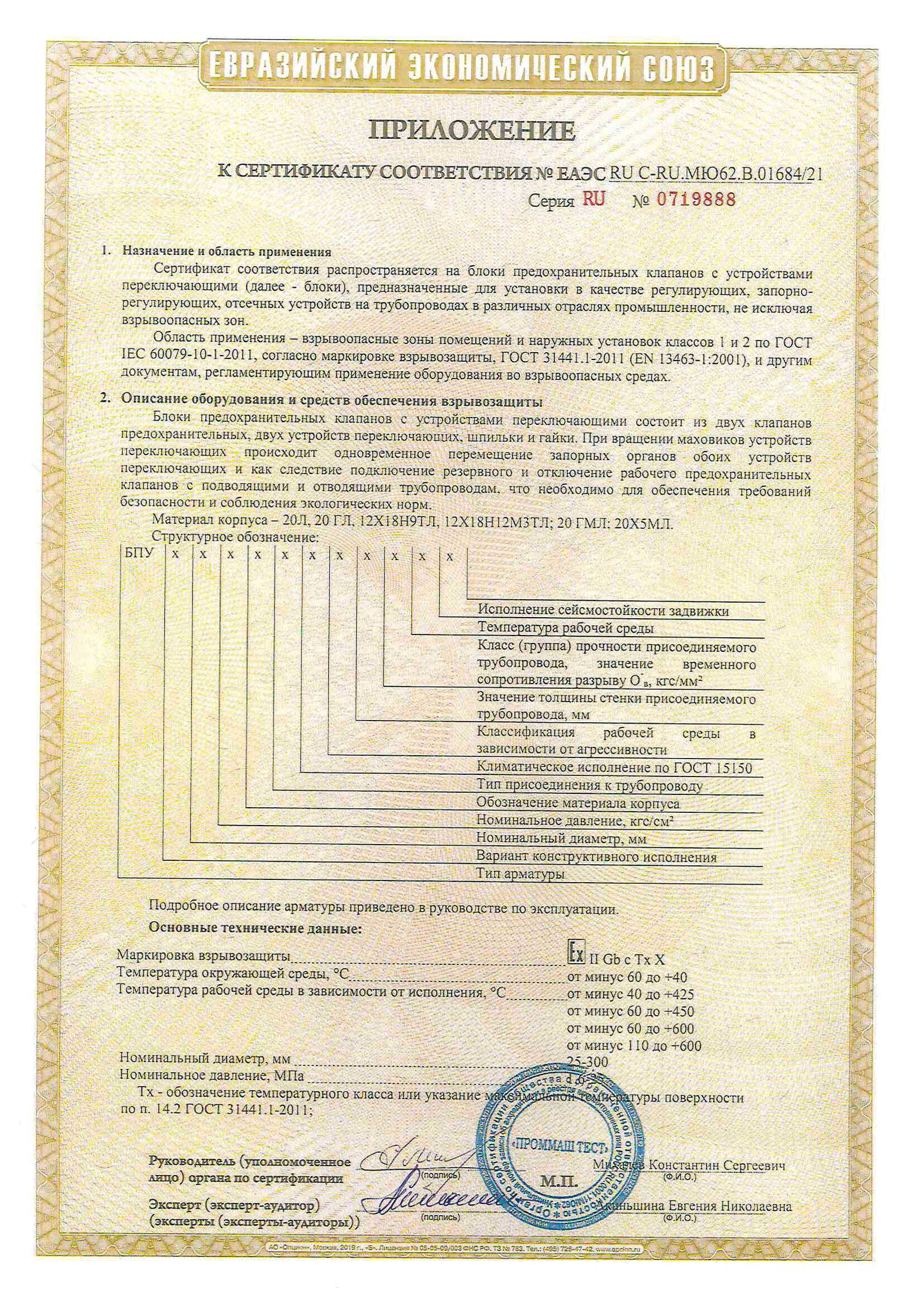

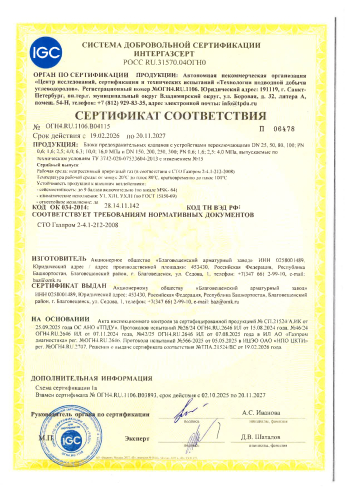

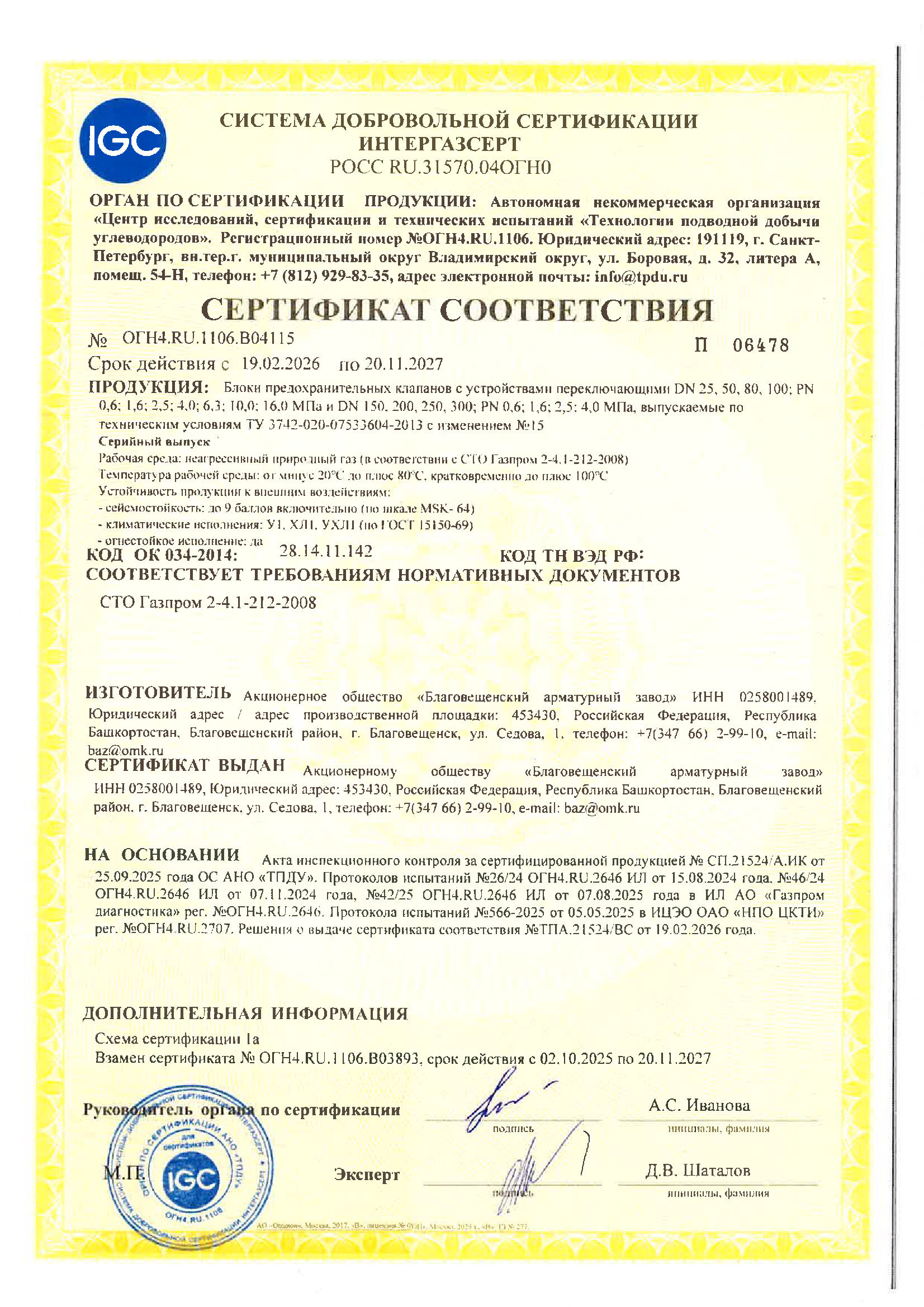

• ТУ 3742-020-07533604-2023 – в соответствии с СТО Газпром 2-4.1-212-2008

• ТУ 28.14.11-031-0733604-2017 – общепромышленного назначения

• ТУ 3742-027-07533604-2015 – в соответствии с ОТТ-23.060.30-КТН-135-16 ПАО «Транснефть»

ТИП МЕХАНИЗМА СИНХРОНИЗАЦИИ переключающих устройств

• цепная передача (вариант, применяемый по умолчанию)

• карданная передача:

- с двумя маховиками

- с одним маховиком, расположенным на входном переключающем устройстве

- с одним маховиком, расположенном на выходном переключающем устройстве

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

Фланцевое. По требованию потребителя допускается изготовление блока с одним переключающим устройством, только на входе или выходе

РАСПОЛОЖЕНИЕ МАХОВИКА

• справа

• слева – по требованию заказчика

ГЕРМЕТИЧНОСТЬ ЗАТВОРА

«В» по ГОСТ 9544 (назначается по норме герметичности предохранительных клапанов)

СЕЙСМОСТОЙКОСТЬ ПО ШКАЛЕ ИНТЕНСИВНОСТИ MSK-64

• С0 – не сейсмостойкое исполнение (до 6 баллов)

• С – сейсмостойкое исполнение (от 7 до 9 баллов)

• ПС – сейсмостойкое исполнение (до 10 баллов)

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

• назначенный срок службы – не менее 20 лет

• не указанные показатели надежности и безопасности принимать по нормативно-технической документации клапанов предохранительных, входящих в состав БПУ

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ по ГОСТ 15150

• У1 (от –40°С до +40°С)

• ХЛ1 (от –60°С до +40°С)

• УХЛ1 (от –60°С до +40°С)

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Ответные фланцы, прокладки, шпильки, гайки

ПРИ ЗАКАЗЕ НЕОБХОДИМО ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ, ЛИБО УКАЗАТЬ

• наименование изделия

• ТУ на изделие

• наименование и параметры рабочей среды (максимальную и минимальную температуры, группу рабочей среды и т. д.)

• номинальный диаметр (условный проход), DN

• номинальное (условное) давление, PN, МПа (кгс/см2)

• исполнение по материалу

• необходимость дополнительных испытаний

• подбор блока предохранительных клапанов с устройствами переключающими должен производиться по необходимому предохранительному клапану в соответствие с таблицами
